産品名 眾程全自動 (機械式)
工作台面績 ----
工作台縱向移動
(工作台無段變速)		 ----


ESG-618ASD
工作台面績 152x460mm(6x18")
工作台縱向移動
( 工作台無段變速 )

60HZ,5-28m/min,

50HZ,5-23m/min

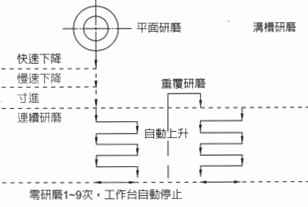

控制面板 研磨程序圖
本機器專用提供全自動平面研磨和溝槽研磨。
磨輪頭昇降機構由兩組馬達驅動：AC馬達提供昇降快速傳動；步進馬達提供昇降慢速傳動和自動進給的功能。
手動向下進給量每次最小0.001mm。
自動向下進給量可選擇每次0.001~0.04mm。
可設自動研磨深度1-9mm。

研磨至所需尺寸時，可實施無進給研磨1~9次完成後，工作台自動停止，磨輪自動上昇。



機能規格
  1A ： 一軸自動磨床。
  2A ： 二軸自動磨床。
  3A ： 二軸自動，附加砂輪上、下快速昇降。
ASD： 三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型
ESG-618ASD
工作台面積   152x460mm(6x18")

最大研磨長度

 縱向 480mm(19")
最大研磨寬度 橫向 168mm(6 5/8")
主軸中心線至工作台面積最大距離 460mm(18")
標準磁力夾頭尺寸 150x450mm(6x18")
工作台縱向移動 最大行程(油壓) 480mm(19")
最大行程(手動) 510mm(20")
工作台無段變速 60HZ,5-28m/min,50HZ,5-23m/min
鞍座橫向移動 每次自動進給量 1-10mm(0.04"-0.4")
最大自動行程 180mm(7")
最大手動行程 195mm(7 3/4")
每一轉 5mm(0.2")
每一刻度 0.02mm(0.0005")
輪頭垂直進給 每次自動進給量 0.001-0.04mm(0.00005-0.002")
寸進 0.001mm(0.00005")
快速昇降速度(約) 250mm/min
慢速昇降速度(約) 6mm/min
每一轉 1mm(0.05")
每一刻度 0.005mm(0.0001")
主軸馬達 轉速 60HZ,3450 R.P.M.
50HZ,2850 R.P.M.
馬力 2.0HP
標準砂輪 外徑 203MM(8")
寬度 標準12.7mm,最大可裝19mm
孔內直徑 31.75mm(1 1/4")
油壓驅動 馬力 1HPx6P
前後驅動 馬力 40Wx6P
快速昇降驅動 馬力 40Wx6P
佔地空間 總空間需求 1810x1133x1660mm(71"x45"x65")
重量 淨重 850KGS(1870LBS)
毛重 1000KGS(2200LBS)
總額定馬力(約)   3.0HP
材積 長 x 寬 x 高 1980x1420x1930mm(78"x56"x76")


ESG-818ASD
工作台面績 203x460mm(8x18")
工作台縱向移動
( 工作台無段變速 )

60HZ,5-25m/min,

50HZ,5-20m/min

機能規格：
控制面板 研磨程序圖
本機器專用提供全自動平面研磨和溝槽研磨。
磨輪頭昇降機構由兩組馬達驅動：AC馬達提供昇降快速傳動；步進馬達提供昇降慢速傳動和自動進給的功能。
手動向下進給量每次最小0.001mm。
自動向下進給量可選擇每次0.001~0.04mm。
可設自動研磨深度1-9mm。

研磨至所需尺寸時，可實施無進給研磨1~9次完成後，工作台自動停止，磨輪自動上昇。



機能規格
  1A ： 一軸自動磨床。
  2A ： 二軸自動磨床。
  3A ： 二軸自動，附加砂輪上、下快速昇降。
ASD： 三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型
ESG-818ASD
工作台面積   203x460mm(8x18")

最大研磨長度

 縱向 480mm(19")
最大研磨寬度 橫向 228mm(9")
主軸中心線至工作台面積最大距離 460mm(18")
標準磁力夾頭尺寸 200x450mm(8x18")
工作台縱向移動 最大行程(油壓) 480mm(19")
最大行程(手動) 510mm(20")
工作台無段變速 60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動 每次自動進給量 1-10mm(0.04"-0.4")
最大自動行程 235mm(9 1/4")
最大手動行程 250mm(9 3/4")
每一轉 5mm(0.2")
每一刻度 0.02mm(0.0005")
輪頭垂直進給 每次自動進給量 0.001-0.04mm(0.00005-0.002")
寸進 0.001mm(0.00005")
快速昇降速度(約) 250mm/min
慢速昇降速度(約) 6mm/min
每一轉 1mm(0.05")
每一刻度 0.005mm(0.0001")
主軸馬達 轉速 60HZ,3450 R.P.M.
50HZ,2850 R.P.M.
馬力 2.0HP
標準砂輪 外徑 203MM(8")
寬度 標準12.7mm,最大可裝19mm
孔內直徑 31.75mm(1 1/4")
油壓驅動 馬力 1HPx6P
前後驅動 馬力 40Wx6P
快速昇降驅動 馬力 40Wx6P
佔地空間 總空間需求 1810x1285x1680mm(71"x50 1/2"x66")
重量 淨重 1205KGS(2651LBS)
毛重 1375KGS(3025LBS)
總額定馬力(約)   3.0HP
材積 長 x 寬 x 高 1890x1630x1930mm(75"x64"x76")




ESG-1020ASD
工作台面績 254x508mm(10x20")
工作台縱向移動
( 工作台無段變速 )

60HZ,5-25m/min,50HZ,5-20m/min

控制面板 研磨程序圖
本機器專用提供全自動平面研磨和溝槽研磨。
磨輪頭昇降機構由兩組馬達驅動：AC馬達提供昇降快速傳動；步進馬達提供昇降慢速傳動和自動進給的功能。
手動向下進給量每次最小0.001mm。
自動向下進給量可選擇每次0.001~0.04mm。
可設自動研磨深度1-9mm。

研磨至所需尺寸時，可實施無進給研磨1~9次完成後，工作台自動停止，磨輪自動上昇。

機能規格
  1A ： 一軸自動磨床。
2A ： 二軸自動磨床。
3A ： 二軸自動，附加砂輪上、下快速昇降。
ASD： 三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型
ESG-1020ASD
工作台面積   254x508mm(10x20")

最大研磨長度

 縱向 520mm(20 1/2")
最大研磨寬度 橫向 280mm(11")
主軸中心線至工作台面積最大距離 標準立柱：500mm；增高立柱：600mm
標準磁力夾頭尺寸 250x500mm(10x20")
工作台縱向移動 最大行程(油壓) 580mm(22 3/4")
最大行程(手動) 620mm(24 3/8")
工作台無段變速 60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動 每次自動進給量 1-13mm(0.04"-0.5")
最大自動行程 270mm(10 5/8")
最大手動行程 300mm(11 3/4")
每一轉 5mm(0.2")
每一刻度 0.02mm(0.001")
輪頭垂直進給 每次自動進給量 0.001-0.04mm(0.00005-0.002")
寸進 0.001mm(0.00005")
快速昇降速度(約) 150mm/min
慢速昇降速度(約) 6mm/min
每一轉 1mm(0.05")
每一刻度 0.005mm(0.0005")
主軸馬達 轉速

60HZ,3450 R.P.M.;

50HZ,2850 R.P.M.

馬力 3.0HP
標準砂輪 外徑 203MM(8")
寬度 標準19mm,最大可裝25mm
孔內直徑 31.75mm(1 1/4")
油壓驅動 馬力 2.0HPx6P
前後驅動 馬力 80Wx6P
快速昇降驅動 馬力 80Wx6P
佔地空間 總空間需求 2400x1450x1750mm(94 1/2"x57"x68 1/2")
重量 淨重 1810KGS(3982LBS)
毛重 2160KGS(4752LBS)
總額定馬力(約)   5 1/5HP
材積 長 x 寬 x 高 2480x2060x2100mm(98"x81"x83")




ESG-1224ASD
工作台面績 300x600mm(11 13/16x23 5/8")
工作台縱向移動
( 工作台無段變速 )

60HZ,5-25m/min,

50HZ,5-20m/min

控制面板 研磨程序圖
本機器專用提供全自動平面研磨和溝槽研磨。
磨輪頭昇降機構由兩組馬達驅動：AC馬達提供昇降快速傳動；步進馬達提供昇降慢速傳動和自動進給的功能。
手動向下進給量每次最小0.001mm。
自動向下進給量可選擇每次0.001~0.04mm。
可設自動研磨深度1-9mm。

研磨至所需尺寸時，可實施無進給研磨1~9次完成後，工作台自動停止，磨輪自動上昇。



機能規格
  1A ： 一軸自動磨床。
  2A ： 二軸自動磨床。
  3A ： 二軸自動，附加砂輪上、下快速昇降。
ASD： 三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型
ESG-1224ASD
工作台面積   300x600mm(11 13/16x23 5/8")

最大研磨長度

 縱向 600mm(23 5/8")
最大研磨寬度 橫向 300mm(11 13/16")
主軸中心線至工作台面積最大距離 585mm(23")
標準磁力夾頭尺寸 300x600m(11 13/16x23 5/8")
工作台縱向移動 最大行程(油壓) 650mm(25 9/16")
最大行程(手動) 730mm(28 3/4")
工作台無段變速 60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動 每次自動進給量 1-19mm(0.04"-0.75")
最大自動行程 310mm(12 3/16")
最大手動行程 340mm(13 3/8")
每一轉 5mm(0.2")
每一刻度 0.02mm(0.001")
輪頭垂直進給 每次自動進給量 0.001-0.04mm(0.00005-0.002")
寸進 0.001mm(0.00005")
快速昇降速度(約) 150mm/min
慢速昇降速度(約) 6mm/min
每一轉 1mm(0.05")
每一刻度 0.005mm(0.0005")
主軸馬達 轉速

60HZ,1750R.P.M.;
50HZ,1450R.P.M.

馬力 5.0HP
標準砂輪 外徑 304MM(12")
寬度 31.75m(1 1/4")
孔內直徑 76.2mm(3")
油壓驅動 馬力 2.0HPx6P
前後驅動 馬力 80Wx6P
快速昇降驅動 馬力 80Wx6P
佔地空間 總空間需求 2700x1600x1850mm(106 1/2x63x73")
重量 淨重 1990KGS(4378LBS)
毛重 2290KGS(5038LBS)
總額定馬力(約)   8 1/4HP
材積 長 x 寬 x 高 2480x2140x2100mm(98x84x83")




ESG-1228ASD
工作台面績 305x712mm(12x28")
工作台縱向移動
( 工作台無段變速 )

60HZ,5-25m/min,
50HZ,5-20m/min

控制面板 研磨程序圖
本機器專用提供全自動平面研磨和溝槽研磨。
磨輪頭昇降機構由兩組馬達驅動：AC馬達提供昇降快速傳動；步進馬達提供昇降慢速傳動和自動進給的功能。
手動向下進給量每次最小0.001mm。
自動向下進給量可選擇每次0.001~0.04mm。
研磨至所需尺寸時，可實施無進給研磨1~9次完成後，工作台自動停止，磨輪自動上昇。

俱備兩階段研磨控制：一般研磨進給量每次0.001~0.04mm，精密研磨進給量每次0.001~0.009mm。



可設自動研磨深度1-9mm(如需要加大深度時，可以另外加裝一組有回饋功能的光學尺，做行程控制)。




機能規格
  1A ： 一軸自動磨床。
  2A ： 二軸自動磨床。
  3A ： 二軸自動，附加砂輪上、下快速昇降。
ASD： 三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型
ESG-1228ASD
工作台面積   305x712mm(12x28")

最大研磨長度

 縱向 712mm(28")
最大研磨寬度 橫向 330mm(13")
主軸中心線至工作台面積最大距離 標準立柱：630mm；增高立柱：720mm
標準磁力夾頭尺寸 300x700mm(11 3/4x27 1/2")
工作台縱向移動 最大行程(油壓) 760mm(30")
最大行程(手動) 830mm(32 9/16")
工作台無段變速 60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動 每次自動進給量 1~25mm(0.04"-1")
最大自動行程 350mm(13 3/4")
最大手動行程 380mm(15")
每一轉 5mm(0.2")
每一刻度 0.02mm(0.001")
輪頭垂直進給 每次自動進給量 0.001-0.04mm(0.00005-0.002")
寸進 0.001mm(0.00005")
快速昇降速度(約) 150mm/min
慢速昇降速度(約) 6mm/min
每一轉 1mm(0.05")
每一刻度 0.005mm(0.0005")
主軸馬達 轉速

60HZ,1750R.P.M.;
50HZ,1450R.P.M.

馬力 標準：5HP；可選配：7 1/2HP,10HP
標準砂輪 外徑 355mm(14")
寬度 50mm(2")
孔內直徑 127mm(5")
油壓驅動 馬力 3.0HPx6P
前後驅動 馬力 80Wx6P
快速昇降驅動 馬力 1/4HPx6P
佔地空間 總空間需求 2950x1970x2050mm(116x78x81")
重量 淨重 3020KGS(6644LBS)
毛重 3520KGS(7744LBS)
總額定馬力(約)   8 1/2HP(主軸馬達：5HP),11HP(主軸馬達：7.5HP),13 1/2HP(主軸馬達：10HP)
材積 長 x 寬 x 高 2500x2290x2200mm(99x90x88")




ESG-1232ASD
工作台面績 305x813mm(12x32")
工作台縱向移動
( 工作台無段變速 )

60HZ,5-25m/min,
50HZ,5-20m/min

控制面板 研磨程序圖
本機器專用提供全自動平面研磨和溝槽研磨。
磨輪頭昇降機構由兩組馬達驅動：AC馬達提供昇降快速傳動；步進馬達提供昇降慢速傳動和自動進給的功能。
手動向下進給量每次最小0.001mm。
自動向下進給量可選擇每次0.001~0.04mm。
研磨至所需尺寸時，可實施無進給研磨1~9次完成後，工作台自動停止，磨輪自動上昇。

俱備兩階段研磨控制：一般研磨進給量每次0.001~0.04mm，精密研磨進給量每次0.001~0.009mm。



可設自動研磨深度1-9mm(如需要加大深度時，可以另外加裝一組有回饋功能的光學尺，做行程控制)。




機能規格
  1A ： 一軸自動磨床。
  2A ： 二軸自動磨床。
  3A ： 二軸自動，附加砂輪上、下快速昇降。
ASD： 三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型
ESG-1232ASD
工作台面積   305x813mm(12x32")

最大研磨長度

 縱向 813mm(32")
最大研磨寬度 橫向 330mm(13")
主軸中心線至工作台面積最大距離 標準立柱：630mm；增高立柱：720mm
標準磁力夾頭尺寸 300x800mm(11 3/4x31 1/2")
工作台縱向移動 最大行程(油壓) 890mm(35")
最大行程(手動) 930mm(36 1/2")
工作台無段變速 60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動 每次自動進給量 1~25mm(0.04"-1")
最大自動行程 350mm(13 3/4")
最大手動行程 380mm(15")
每一轉 5mm(0.2")
每一刻度 0.02mm(0.001")
輪頭垂直進給 每次自動進給量 0.001-0.04mm(0.00005-0.002")
寸進 0.001mm(0.00005")
快速昇降速度(約) 150mm/min
慢速昇降速度(約) 6mm/min
每一轉 1mm(0.05")
每一刻度 0.005mm(0.0005")
主軸馬達 轉速

60HZ,1750R.P.M.;
50HZ,1450R.P.M.

馬力 標準：5HP；可選配：7 1/2HP,10HP
標準砂輪 外徑 355mm(14")
寬度 50mm(2")
孔內直徑 127mm(5")
油壓驅動 馬力 3.0HPx6P
前後驅動 馬力 80Wx6P
快速昇降驅動 馬力 1/4HPx6P
佔地空間 總空間需求 3290x1970x2050mm(130x78x81")
重量 淨重 3170KGS(6974LBS)
毛重 3600KGS(7920LBS)
總額定馬力(約)   8 1/2HP(主軸馬達：5HP),11HP(主軸馬達：7.5HP),13 1/2HP(主軸馬達：10HP)
材積 長 x 寬 x 高 2700x2290x2200mm(106x90x88")




ESG-1236ASD
工作台面績 305x915mm(12x36")
工作台縱向移動
( 工作台無段變速 )

60HZ,5-25m/min,
50HZ,5-20m/min

控制面板 研磨程序圖
本機器專用提供全自動平面研磨和溝槽研磨。
磨輪頭昇降機構由兩組馬達驅動：AC馬達提供昇降快速傳動；步進馬達提供昇降慢速傳動和自動進給的功能。
手動向下進給量每次最小0.001mm。
自動向下進給量可選擇每次0.001~0.04mm。
研磨至所需尺寸時，可實施無進給研磨1~9次完成後，工作台自動停止，磨輪自動上昇。

俱備兩階段研磨控制：一般研磨進給量每次0.001~0.04mm，精密研磨進給量每次0.001~0.009mm。



可設自動研磨深度1-9mm(如需要加大深度時，可以另外加裝一組有回饋功能的光學尺，做行程控制)。




機能規格
  1A ： 一軸自動磨床。
  2A ： 二軸自動磨床。
  3A ： 二軸自動，附加砂輪上、下快速昇降。
ASD： 三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型
ESG-1236ASD
工作台面積   305x915mm(12x36")

最大研磨長度

 縱向 915mm(36")
最大研磨寬度 橫向 330mm(13")
主軸中心線至工作台面積最大距離 標準立柱：630mm；增高立柱：720mm
標準磁力夾頭尺寸 300x900mm(11 3/4x35 3/8")
工作台縱向移動 最大行程(油壓) 960mm(37 3/4")
最大行程(手動) 1000mm(39 3/8")
工作台無段變速 60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動 每次自動進給量 1~25mm(0.04"-1")
最大自動行程 350mm(13 3/4")
最大手動行程 380mm(15")
每一轉 5mm(0.2")
每一刻度 0.02mm(0.001")
輪頭垂直進給 每次自動進給量 0.001-0.04mm(0.00005-0.002")
寸進 0.001mm(0.00005")
快速昇降速度(約) 150mm/min
慢速昇降速度(約) 6mm/min
每一轉 1mm(0.05")
每一刻度 0.005mm(0.0005")
主軸馬達 轉速

60HZ,1750R.P.M.;
50HZ,1450R.P.M.

馬力 標準：5HP；可選配：7 1/2HP,10HP
標準砂輪 外徑 355mm(14")
寬度 50mm(2")
孔內直徑 127mm(5")
油壓驅動 馬力 3.0HPx6P
前後驅動 馬力 80Wx6P
快速昇降驅動 馬力 1/4HPx6P
佔地空間 總空間需求 3550x1970x2050mm(140x78x81")
重量 淨重 3330KGS(7326LBS)
毛重 3700KGS(8140LBS)
總額定馬力(約)   8 1/2HP(主軸馬達：5HP),11HP(主軸馬達：7.5HP),13 1/2HP(主軸馬達：10HP)
材積 長 x 寬 x 高 3000x2290x2200mm(118x90x88")




ESG-1632ASD
工作台面績 406x813mm(16x32")
工作台縱向移動
( 工作台無段變速 )

60HZ,5-25m/min,
50HZ,5-20m/min

控制面板 研磨程序圖
本機器專用提供全自動平面研磨和溝槽研磨。
磨輪頭昇降機構由兩組馬達驅動：AC馬達提供昇降快速傳動；步進馬達提供昇降慢速傳動和自動進給的功能。
手動向下進給量每次最小0.001mm。
自動向下進給量可選擇每次0.001~0.04mm。
研磨至所需尺寸時，可實施無進給研磨1~9次完成後，工作台自動停止，磨輪自動上昇。

俱備兩階段研磨控制：一般研磨進給量每次0.001~0.04mm，精密研磨進給量每次0.001~0.009mm。



可設自動研磨深度1-9mm(如需要加大深度時，可以另外加裝一組有回饋功能的光學尺，做行程控制)。




機能規格
  1A ： 一軸自動磨床。
  2A ： 二軸自動磨床。
  3A ： 二軸自動，附加砂輪上、下快速昇降。
ASD： 三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型
ESG-1632ASD
工作台面積   406x813mm(16x32")

最大研磨長度

 縱向 813mm(32")
最大研磨寬度 橫向 410mm(16")
主軸中心線至工作台面積最大距離 標準立柱：630mm；增高立柱：720mm
標準磁力夾頭尺寸 400x800mm(15 11/16x31 1/2")
工作台縱向移動 最大行程(油壓) 890mm(35")
最大行程(手動) 930mm(36 1/2")
工作台無段變速 60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動 每次自動進給量 1~25mm(0.04"-1")
最大自動行程 430mm(17")
最大手動行程 460mm(18")
每一轉 5mm(0.2")
每一刻度 0.02mm(0.001")
輪頭垂直進給 每次自動進給量 0.001-0.04mm(0.00005-0.002")
寸進 0.001mm(0.00005")
快速昇降速度(約) 150mm/min
慢速昇降速度(約) 6mm/min
每一轉 1mm(0.05")
每一刻度 0.005mm(0.0005")
主軸馬達 轉速

60HZ,1750R.P.M.;
50HZ,1450R.P.M.

馬力 標準：5HP；可選配：7 1/2HP,10HP
標準砂輪 外徑 355mm(14")
寬度 50mm(2")
孔內直徑 127mm(5")
油壓驅動 馬力 3.0HPx6P
前後驅動 馬力 80Wx6P
快速昇降驅動 馬力 1/4HPx6P
佔地空間 總空間需求 3290x2200x2050mm(130x87x81")
重量 淨重 3400KGS(7480LBS)
毛重 4000KGS(8800LBS)
總額定馬力(約)   8 1/2HP(主軸馬達：5HP),11HP(主軸馬達：7.5HP),13 1/2HP(主軸馬達：10HP),
材積 長 x 寬 x 高 2800x2290x2200mm(110x90x88")




ESG-1640ASD
工作台面績 406x1020mm(16x40")
工作台縱向移動
( 工作台無段變速 )

60HZ,5-25m/min,
50HZ,5-20m/min

控制面板 研磨程序圖
本機器專用提供全自動平面研磨和溝槽研磨。
磨輪頭昇降機構由兩組馬達驅動：AC馬達提供昇降快速傳動；步進馬達提供昇降慢速傳動和自動進給的功能。
手動向下進給量每次最小0.001mm。
自動向下進給量可選擇每次0.001~0.04mm。
研磨至所需尺寸時，可實施無進給研磨1~9次完成後，工作台自動停止，磨輪自動上昇。

俱備兩階段研磨控制：一般研磨進給量每次0.001~0.04mm，精密研磨進給量每次0.001~0.009mm。



可設自動研磨深度1-9mm(如需要加大深度時，可以另外加裝一組有回饋功能的光學尺，做行程控制)。




機能規格
  1A ： 一軸自動磨床。
  2A ： 二軸自動磨床。
  3A ： 二軸自動，附加砂輪上、下快速昇降。
ASD： 三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型
ESG-1640ASD
工作台面積   406x1020mm(16x40")

最大研磨長度

 縱向 1020mm(40")
最大研磨寬度 橫向 410mm(16")
主軸中心線至工作台面積最大距離 標準立柱：630mm；增高立柱：720mm
標準磁力夾頭尺寸 400x1000mm(15 11/16x39 1/4")
工作台縱向移動 最大行程(油壓) 1060mm(41 11/16")
最大行程(手動) 1100mm(43 1/4")
工作台無段變速 60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動 每次自動進給量 1~25mm(0.04"-1")
最大自動行程 430mm(17")
最大手動行程 460mm(18")
每一轉 5mm(0.2")
每一刻度 0.02mm(0.001")
輪頭垂直進給 每次自動進給量 0.001-0.04mm(0.00005-0.002")
寸進 0.001mm(0.00005")
快速昇降速度(約) 150mm/min
慢速昇降速度(約) 6mm/min
每一轉 1mm(0.05")
每一刻度 0.005mm(0.0005")
主軸馬達 轉速

60HZ,1750R.P.M.;
50HZ,1450R.P.M.

馬力 標準：5HP；可選配：7 1/2HP,10HP
標準砂輪 外徑 355mm(14")
寬度 50mm(2")
孔內直徑 127mm(5")
油壓驅動 馬力 3.0HPx6P
前後驅動 馬力 80Wx6P
快速昇降驅動 馬力 1/4HPx6P
佔地空間 總空間需求 4020x2200x2050xmm(158x87x81")
重量 淨重 4000KGS(8800LBS)
毛重 4500KGS(9900LBS)
總額定馬力(約)   8 1/2HP(主軸馬達：5HP),11HP(主軸馬達：7.5HP),13 1/2HP(主軸馬達：10HP)
材積 長 x 寬 x 高 3250x2290x2200mm(128x90x88")

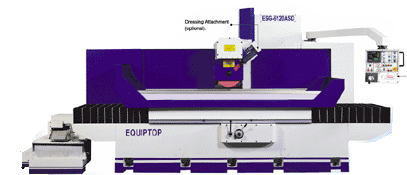

ESG-6120ASD
工作台面積 610X1220mm(24"x48")
工作台縱向移動(工作台無段變數) 1260mm(49.6")


機能規格:

機型
ESG-6120ASD
工作台面積   610x2060mm(24"x80")
最大研磨長度 縱向 1260mm(49.6")
最大研磨寬度 橫向 610mm(24")
主軸中心線至工作台面積最大距離 720mm;850mm(選配)
標準磁力夾頭尺寸 600x1200x1pieces (23.6"x47.2")
工作台縱向移動 最大油壓行程 1300mm(51.18")
最大手動行程 1350mm(53")
工作台無段變速 5~30m/min
磨輪頭前後移動 每次自動進給量 1~25mm(0.04"~1")
每次連續進給量 25~280mm/min(1"~11"/min)
最大自動行程 660mm(25.98)
最大手動行程 685mm(26.96)
電子手輪每一轉 0.1mm x1; 0.1mm x2; 0.1mm x4 (選配)
電子手輪每一刻 0.001mm x1; 0.001mm x2; 0.001mm x4 (選配)
輪頭垂直進給
(伺服馬達控制)		 每次自動進給量 粗磨 ASD:0.001~0.04mm/ASD II: 0.001~0.05mm;
細磨 ASD /ASD II: 0.001~0.009mm
寸進

Jogging downfeed:0.001mm(0.25/10000")
ASD:0.001~0.04
Jogging step increment :0.001~0.05mm(1~25/10000")
ASD II:0.001~0.05

電子手輪(選配) 每一刻度:0.001mm x1; 0.001 x2; 0.001 x4(選配)
快速昇降速度(約) 460(18")/min
慢速昇降速度(約) 6m(0.25")/min
手輪每一轉 0.3mm
手輪每一刻度 0.001mm x1; 0.001mm x2; 0.001 x4
主軸馬達 轉速 60HZ,1750 R.P.M.
50HZ,1450 R.P.M.
馬力 Standard:10HP/4P(7.5KW) ; optional:15HP/4P(11.25KW);20HP/4P(15KW); 25HP/4P(18.75KW)
標準砂輪 外徑 400mm(16")
寬度 65mm(2 1/2")(選配)
孔內直徑 127mm(5")
油壓驅動 馬力 5HP/6P(5.625KW)
前後驅動 馬力 DC 400W/伺服
快速昇降驅動 馬力 700W/伺服
佔地空間(長寬高) 總空間空間 4300x3500x2350mm(170"x138"x93")
重量 淨重 11500KGS (25300LBS)
毛重 12500KGS (27500LBS)
總額定馬力(約) 18HP(13.5KW)
材積 長x寬x高 4400x2290x2450mm(174"x91"x99")





ESG-6150ASD
工作台面積 610X1524mm(24"x60")
工作台縱向移動(工作台無段變數) 1560mm(61.5")


機能規格:

機型
ESG-6150ASD
工作台面積   610x1524mm(24"x60")
最大研磨長度 縱向 1560mm(61.5")
最大研磨寬度 橫向 610mm(24")
主軸中心線至工作台面積最大距離 720mm;850mm(選配)
標準磁力夾頭尺寸 600x750x2pieces (23.6"x29.5")
工作台縱向移動 最大油壓行程 1600mm(63")
最大手動行程 1650mm(64.9")
工作台無段變速 5~30m/min
磨輪頭前後移動 每次自動進給量 1~25mm(0.04"~1")
每次連續進給量 25~280mm/min(1"~11"/min)
最大自動行程 660mm(25.98)
最大手動行程 685mm(26.96)
電子手輪每一轉 0.1mm x1; 0.1mm x2; 0.1mm x4 (選配)
電子手輪每一刻 0.001mm x1; 0.001mm x2; 0.001mm x4 (選配)
輪頭垂直進給
(伺服馬達控制)		 每次自動進給量 粗磨 ASD:0.001~0.04mm/ASD II: 0.001~0.05mm;
細磨 ASD /ASD II: 0.001~0.009mm
寸進

Jogging downfeed:0.001mm(0.25/10000")
ASD:0.001~0.04
Jogging step increment :0.001~0.05mm(1~25/10000")
ASD II:0.001~0.05

電子手輪(選配) 每一刻度:0.001mm x1; 0.001 x2; 0.001 x4(選配)
快速昇降速度(約) 460(18")/min
慢速昇降速度(約) 6m(0.25")/min
手輪每一轉 0.3mm
手輪每一刻度 0.001mm x1; 0.001mm x2; 0.001 x4
主軸馬達 轉速 60HZ,1750 R.P.M.
50HZ,1450 R.P.M.
馬力 Standard:10HP/4P(7.5KW) ; optional:15HP/4P(11.25KW);20HP/4P(15KW); 25HP/4P(18.75KW)
標準砂輪 外徑 400mm(16")
寬度 65mm(2 1/2")(選配)
孔內直徑 127mm(5")
油壓驅動 馬力 5HP/6P(5.625KW)
前後驅動 馬力 DC 400W/伺服
快速昇降驅動 馬力 700W/伺服
佔地空間(長寬高) 總空間空間 4500x3500x2350mm(177"x138"x93")
重量 淨重 12600KGS (27720LBS)
毛重 14500KGS (31900LBS)
總額定馬力(約) 18HP(13.5KW)
材積 長x寬x高 4600x2290x2450mm(181"x91"x99")





ESG-6200ASD
工作台面積 610X2060mm(24"x80")
工作台縱向移動(工作台無段變數) 2060mm(24")


機能規格:

機型
ESG-6200ASD
工作台面積   610x2060mm(24"x80")
最大研磨長度 縱向 2060mm(24")
最大研磨寬度 橫向 610mm(24")
主軸中心線至工作台面積最大距離 720mm;850mm(選配)
標準磁力夾頭尺寸 600x1000x2pieces
工作台縱向移動 最大油壓行程 2100mm(82.7")
最大手動行程 2150mm(84.6")
工作台無段變速 5~30m/min
磨輪頭前後移動 每次自動進給量 1~25mm(0.04"~1")
每次連續進給量 25~280mm/min(1"~11"/min)
最大自動行程 660mm(25.98)
最大手動行程 685mm(26.96)
電子手輪每一轉 0.1mm x1; 0.1mm x2; 0.1mm x4 (選配)
電子手輪每一刻 0.001mm x1; 0.001mm x2; 0.001mm x4 (選配)
輪頭垂直進給
(伺服馬達控制)		 每次自動進給量 粗磨 ASD:0.001~0.04mm/ASD II: 0.001~0.05mm;
細磨 ASD /ASD II: 0.001~0.009mm
寸進

Jogging downfeed:0.001mm(0.25/10000")
ASD:0.001~0.04
Jogging step increment :0.001~0.05mm(1~25/10000")
ASD II:0.001~0.05

電子手輪(選配) 每一刻度:0.001mm x1; 0.001 x2; 0.001 x4(選配)
快速昇降速度(約) 460(18")/min
慢速昇降速度(約) 6m(0.25")/min
手輪每一轉 0.3mm
手輪每一刻度 0.001mm x1; 0.001mm x2; 0.001 x4
主軸馬達 轉速 60HZ,1750 R.P.M.
50HZ,1450 R.P.M.
馬力 Standard:10HP/4P(7.5KW) ; optional:15HP/4P(11.25KW);20HP/4P(15KW); 25HP/4P(18.75KW)
標準砂輪 外徑 400mm(16")
寬度 65mm(2 1/2")(選配)
孔內直徑 127mm(5")
油壓驅動 馬力 5HP/6P(5.625KW)
前後驅動 馬力 DC 400W/伺服
快速昇降驅動 馬力 700W/伺服
佔地空間(長寬高) 總空間空間 5660x3500x2350mm(223"x138"x93")
重量 淨重 13500KGS (29700LBS)
毛重 15000KGS (33000LBS)
總額定馬力(約) 18HP(13.5KW)
材積 長x寬x高 5800x2290x2450mm(229"x91"x99")





ESG-8150ASD
工作台面積 810X1550mm(32"x60")
工作台縱向移動(工作台無段變數) 1550mm(61")


機能規格:

機型
ESG-8150ASD
工作台面積   810x1550mm(32"x60")
最大研磨長度 縱向 1550mm(61")
最大研磨寬度 橫向 810mm(32")
主軸中心線至工作台面積最大距離 720mm;850mm(選配)
標準磁力夾頭尺寸 800x750x2pieces
工作台縱向移動 最大油壓行程 1600mm(63")
最大手動行程 1650mm(64.9")
工作台無段變速 5~30m/min
磨輪頭前後移動 每次自動進給量 1~25mm(0.04"~1")
每次連續進給量 25~280mm/min(1"~11"/min)
最大自動行程 860mm(33.85")
最大手動行程 885mm(34.85")
電子手輪每一轉 0.1mm x1; 0.1mm x2; 0.1mm x4 (選配)
電子手輪每一刻 0.001mm x1; 0.001mm x2; 0.001mm x4 (選配)
輪頭垂直進給
(伺服馬達控制)		 每次自動進給量 粗磨 ASD:0.001~0.04mm/ASD II: 0.001~0.05mm;
細磨 ASD /ASD II: 0.001~0.009mm
寸進

Jogging downfeed:0.001mm(0.25/10000")
ASD:0.001~0.04
Jogging step increment :0.001~0.05mm(1~25/10000")
ASD II:0.001~0.05

電子手輪(選配) 每一刻度:0.001mm x1; 0.001 x2; 0.001 x4(選配)
快速昇降速度(約) 460(18")/min
慢速昇降速度(約) 6m(0.25")/min
手輪每一轉 0.3mm
手輪每一刻度 0.001mm x1; 0.001mm x2; 0.001 x4
主軸馬達 轉速 60HZ,1750 R.P.M.
50HZ,1450 R.P.M.
馬力 Standard:10HP/4P(7.5KW) ; optional:15HP/4P(11.25KW);20HP/4P(15KW); 25HP/4P(18.75KW)
標準砂輪 外徑 400mm(16")
寬度 50mm(2");65mm(2 1/2")(選配)
孔內直徑 127mm(5")
油壓驅動 馬力 5HP/6P(5.625KW)
前後驅動 馬力 DC 400W/伺服
快速昇降驅動 馬力 700W/伺服
佔地空間(長寬高) 總空間空間 4900x3700x2350mm(193"x146"x93")
重量 淨重 13500KGS (29700LBS)
毛重 15000KGS (33000LBS)
總額定馬力(約) 22HP(13.5KW)
材積 長x寬x高 4600x2290x2450mm(181"x91"x99")





ESG-8200ASD
工作台面積 810X2050mm(32"x80")
工作台縱向移動(工作台無段變數) 2050mm(80")


機能規格:

機型
ESG-8200ASD
工作台面積   810x2050mm(32"x80")
最大研磨長度 縱向 2050mm(80")
最大研磨寬度 橫向 810mm(32")
主軸中心線至工作台面積最大距離 720mm;850mm(選配)
標準磁力夾頭尺寸 800mmx1000mmx2pieces
工作台縱向移動 最大油壓行程 2100mm(82.5")
最大手動行程 2150mm(84")
工作台無段變速 5~30m/min
磨輪頭前後移動 每次自動進給量 1~25mm(0.04"~1")
每次連續進給量 25~280mm/min(1"~11"/min)
最大自動行程 860mm(33.85")
最大手動行程 885mm(34.85")
電子手輪每一轉 0.1mm x1; 0.1mm x2; 0.1mm x4 (選配)
電子手輪每一刻 0.001mm x1; 0.001mm x2; 0.001mm x4 (選配)
輪頭垂直進給
(伺服馬達控制)		 每次自動進給量 粗磨 ASD:0.001~0.04mm/ASD II: 0.001~0.05mm;
細磨 ASD /ASD II: 0.001~0.009mm
寸進

Jogging downfeed:0.001mm(0.25/10000")
ASD:0.001~0.04
Jogging step increment :0.001~0.05mm(1~25/10000")
ASD II:0.001~0.05

電子手輪(選配) 每一刻度:0.001mm x1; 0.001 x2; 0.001 x4(選配)
快速昇降速度(約) 460(18")/min
慢速昇降速度(約) 6m(0.25")/min
手輪每一轉 0.3mm
手輪每一刻度 0.001mm x1; 0.001mm x2; 0.001 x4
主軸馬達 轉速 60HZ,1750 R.P.M.
50HZ,1450 R.P.M.
馬力 Standard:10HP/4P(7.5KW) ; optional:15HP/4P(11.25KW);20HP/4P(15KW); 25HP/4P(18.75KW)
標準砂輪 外徑 400mm(16")
寬度 50mm(2");65mm(2 1/2")(選配)
孔內直徑 127mm(5")
油壓驅動 馬力 7.5HP/6P(5.625KW)
前後驅動 馬力 DC 400W/伺服
快速昇降驅動 馬力 700W/伺服
佔地空間(長寬高) 總空間空間 5660x3700x2350mm(223"x146"x93")
重量 淨重 15000KGS (33000LBS)
毛重 16500KGS (36300LBS)
總額定馬力(約) 22HP(13.5KW)
材積 長x寬x高 5800x2290x2450mm(229"x91"x99")






ESG-8300ASD
工作台面積 810X3050mm(32"x120")
工作台縱向移動(工作台無段變數) 3050mm(120")


機能規格:

機型
ESG-8300ASD
工作台面積   810x3050mm(32"x120")
最大研磨長度 縱向 3050mm(120")
最大研磨寬度 橫向 810mm(32")
主軸中心線至工作台面積最大距離 720mm;850mm(選配)
標準磁力夾頭尺寸 800mmx1000mmx3pieces
工作台縱向移動 最大油壓行程 3100mm(122")
最大手動行程 3150mm(124")
工作台無段變速 5~30m/min
磨輪頭前後移動 每次自動進給量 1~25mm(0.04"~1")
每次連續進給量 25~280mm/min(1"~11"/min)
最大自動行程 860mm(33.85")
最大手動行程 885mm(34.85")
電子手輪每一轉 0.1mm x1; 0.1mm x2; 0.1mm x4 (選配)
電子手輪每一刻 0.001mm x1; 0.001mm x2; 0.001mm x4 (選配)
輪頭垂直進給
(伺服馬達控制)		 每次自動進給量 粗磨 ASD:0.001~0.04mm/ASD II: 0.001~0.05mm;
細磨 ASD /ASD II: 0.001~0.009mm
寸進

Jogging downfeed:0.001mm(0.25/10000")
ASD:0.001~0.04
Jogging step increment :0.001~0.05mm(1~25/10000")
ASD II:0.001~0.05

電子手輪(選配) 每一刻度:0.001mm x1; 0.001 x2; 0.001 x4(選配)
快速昇降速度(約) 460(18")/min
慢速昇降速度(約) 6m(0.25")/min
手輪每一轉 0.3mm
手輪每一刻度 0.001mm x1; 0.001mm x2; 0.001 x4
主軸馬達 轉速 60HZ,1750 R.P.M.
50HZ,1450 R.P.M.
馬力 Standard:10HP/4P(7.5KW) ; optional:15HP/4P(11.25KW);20HP/4P(15KW); 25HP/4P(18.75KW)
標準砂輪 外徑 400mm(16")
寬度 50mm(2");65mm(2 1/2")(選配)
孔內直徑 127mm(5")
油壓驅動 馬力 7.5HP/6P(5.625KW)
前後驅動 馬力 DC 400W/伺服
快速昇降驅動 馬力 700W/伺服
佔地空間(長寬高) 總空間空間 7560x3700x2350mm(298"x146"x93")
重量 淨重 17000KGS (37400LBS)
毛重 19000KGS (41800LBS)
總額定馬力(約) 22HP(13.5KW)
材積 長x寬x高 7600x2290x2450mm(300"x91"x99")





機械特性：

高精密主軸
( 614~818機型用) 		·鞍座和工作台滑動面

·可調整的工作首輪 ·安全左右定位系統
(614機型用)		   ·自動潤滑系統

·橫向滑動面採用雙V型 電氣箱(ASD機型)

選購附件：
永磁盤 電磁盤 可傾式磁盤 磁力控制器
單用水機 單用水機附件磁性
過濾器		 單用吸塵器 吸塵冷卻兩用水機
手拉式紙帶水機
自動紙帶水機附磁
性過濾器
 防水罩 手動平行修整器
沖子成型器 光學尺 砂轂輪 工作燈
平衡台 轉輪式平衡台 前後微調
(614/818機型用) 		昇降微調式電子
手輪(ASD機型專用)
精密虎鉗 變頻器 開啟式砂輪護罩 圓弧修整器

標準附件：
1. 工具和工具箱 5.砂輪 9. 鑽石筆座
2. 砂輪轂拔取螺帽 6. 砂輪轂 10. 前後滾珠螺桿
3. 平衡棒 7. 油漆罐
4. 水平調整螺絲和墊塊 8. 自動潤滑系統

, 材積 長 x 寬 x 高 2800x2290x2200mm(110x90x88")




ESG-1640ASD
工作台面績 406x1020mm(16x40")
工作台縱向移動
( 工作台無段變速 )

60HZ,5-25m/min,
50HZ,5-20m/min

控制面板 研磨程序圖
本機器專用提供全自動平面研磨和溝槽研磨。
磨輪頭昇降機構由兩組馬達驅動：AC馬達提供昇降快速傳動；步進馬達提供昇降慢速傳動和自動進給的功能。
手動向下進給量每次最小0.001mm。
自動向下進給量可選擇每次0.001~0.04mm。
研磨至所需尺寸時，可實施無進給研磨1~9次完成後，工作台自動停止，磨輪自動上昇。

俱備兩階段研磨控制：一般研磨進給量每次0.001~0.04mm，精密研磨進給量每次0.001~0.009mm。



可設自動研磨深度1-9mm(如需要加大深度時，可以另外加裝一組有回饋功能的光學尺，做行程控制)。




機能規格
  1A ： 一軸自動磨床。
  2A ： 二軸自動磨床。
  3A ： 二軸自動，附加砂輪上、下快速昇降。
ASD： 三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型
ESG-1640ASD
工作台面積   406x1020mm(16x40")

最大研磨長度

 縱向 1020mm(40")
最大研磨寬度 橫向 410mm(16")
主軸中心線至工作台面積最大距離 標準立柱：630mm；增高立柱：720mm
標準磁力夾頭尺寸 400x1000mm(15 11/16x39 1/4")
工作台縱向移動 最大行程(油壓) 1060mm(41 11/16")
最大行程(手動) 1100mm(43 1/4")
工作台無段變速 60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動 每次自動進給量 1~25mm(0.04"-1")
最大自動行程 430mm(17")
最大手動行程 460mm(18")
每一轉 5mm(0.2")
每一刻度 0.02mm(0.001")
輪頭垂直進給 每次自動進給量 0.001-0.04mm(0.00005-0.002")
寸進 0.001mm(0.00005")
快速昇降速度(約) 150mm/min
慢速昇降速度(約) 6mm/min
每一轉 1mm(0.05")
每一刻度 0.005mm(0.0005")
主軸馬達 轉速

60HZ,1750R.P.M.;
50HZ,1450R.P.M.

馬力 標準：5HP；可選配：7 1/2HP,10HP
標準砂輪 外徑 355mm(14")
寬度 50mm(2")
孔內直徑 127mm(5")
油壓驅動 馬力 3.0HPx6P
前後驅動 馬力 80Wx6P
快速昇降驅動 馬力 1/4HPx6P
佔地空間 總空間需求 4020x2200x2050xmm(158x87x81")
重量 淨重 4000KGS(8800LBS)
毛重 4500KGS(9900LBS)
總額定馬力(約)   8 1/2HP(主軸馬達：5HP),11HP(主軸馬達：7.5HP),13 1/2HP(主軸馬達：10HP)
材積 長 x 寬 x 高 3250x2290x2200mm(128x90x88")





ESG-6120ASD
工作台面積 610X1220mm(24"x48")
工作台縱向移動(工作台無段變數) 1260mm(49.6")


機能規格:

機型
ESG-6120ASD
工作台面積   610x2060mm(24"x80")
最大研磨長度 縱向 1260mm(49.6")
最大研磨寬度 橫向 610mm(24")
主軸中心線至工作台面積最大距離 720mm;850mm(選配)
標準磁力夾頭尺寸 600x1200x1pieces (23.6"x47.2")
工作台縱向移動 最大油壓行程 1300mm(51.18")
最大手動行程 1350mm(53")
工作台無段變速 5~30m/min
磨輪頭前後移動 每次自動進給量 1~25mm(0.04"~1")
每次連續進給量 25~280mm/min(1"~11"/min)
最大自動行程 660mm(25.98)
最大手動行程 685mm(26.96)
電子手輪每一轉 0.1mm x1; 0.1mm x2; 0.1mm x4 (選配)
電子手輪每一刻 0.001mm x1; 0.001mm x2; 0.001mm x4 (選配)
輪頭垂直進給
(伺服馬達控制)		 每次自動進給量 粗磨 ASD:0.001~0.04mm/ASD II: 0.001~0.05mm;
細磨 ASD /ASD II: 0.001~0.009mm
寸進

Jogging downfeed:0.001mm(0.25/10000")
ASD:0.001~0.04
Jogging step increment :0.001~0.05mm(1~25/10000")
ASD II:0.001~0.05

電子手輪(選配) 每一刻度:0.001mm x1; 0.001 x2; 0.001 x4(選配)
快速昇降速度(約) 460(18")/min
慢速昇降速度(約) 6m(0.25")/min
手輪每一轉 0.3mm
手輪每一刻度 0.001mm x1; 0.001mm x2; 0.001 x4
主軸馬達 轉速 60HZ,1750 R.P.M.
50HZ,1450 R.P.M.
馬力 Standard:10HP/4P(7.5KW) ; optional:15HP/4P(11.25KW);20HP/4P(15KW); 25HP/4P(18.75KW)
標準砂輪 外徑 400mm(16")
寬度 65mm(2 1/2")(選配)
孔內直徑 127mm(5")
油壓驅動 馬力 5HP/6P(5.625KW)
前後驅動 馬力 DC 400W/伺服
快速昇降驅動 馬力 700W/伺服
佔地空間(長寬高) 總空間空間 4300x3500x2350mm(170"x138"x93")
重量 淨重 11500KGS (25300LBS)
毛重 12500KGS (27500LBS)
總額定馬力(約) 18HP(13.5KW)
材積 長x寬x高 4400x2290x2450mm(174"x91"x99")





ESG-6150ASD
工作台面積 610X1524mm(24"x60")
工作台縱向移動(工作台無段變數) 1560mm(61.5")


機能規格:

機型
ESG-6150ASD
工作台面積   610x1524mm(24"x60")
最大研磨長度 縱向 1560mm(61.5")
最大研磨寬度 橫向 610mm(24")
主軸中心線至工作台面積最大距離 720mm;850mm(選配)
標準磁力夾頭尺寸 600x750x2pieces (23.6"x29.5")
工作台縱向移動 最大油壓行程 1600mm(63")
最大手動行程 1650mm(64.9")
工作台無段變速 5~30m/min
磨輪頭前後移動 每次自動進給量 1~25mm(0.04"~1")
每次連續進給量 25~280mm/min(1"~11"/min)
最大自動行程 660mm(25.98)
最大手動行程 685mm(26.96)
電子手輪每一轉 0.1mm x1; 0.1mm x2; 0.1mm x4 (選配)
電子手輪每一刻 0.001mm x1; 0.001mm x2; 0.001mm x4 (選配)
輪頭垂直進給
(伺服馬達控制)		 每次自動進給量 粗磨 ASD:0.001~0.04mm/ASD II: 0.001~0.05mm;
細磨 ASD /ASD II: 0.001~0.009mm
寸進

Jogging downfeed:0.001mm(0.25/10000")
ASD:0.001~0.04
Jogging step increment :0.001~0.05mm(1~25/10000")
ASD II:0.001~0.05

電子手輪(選配) 每一刻度:0.001mm x1; 0.001 x2; 0.001 x4(選配)
快速昇降速度(約) 460(18")/min
慢速昇降速度(約) 6m(0.25")/min
手輪每一轉 0.3mm
手輪每一刻度 0.001mm x1; 0.001mm x2; 0.001 x4
主軸馬達 轉速 60HZ,1750 R.P.M.
50HZ,1450 R.P.M.
馬力 Standard:10HP/4P(7.5KW) ; optional:15HP/4P(11.25KW);20HP/4P(15KW); 25HP/4P(18.75KW)
標準砂輪 外徑 400mm(16")
寬度 65mm(2 1/2")(選配)
孔內直徑 127mm(5")
油壓驅動 馬力 5HP/6P(5.625KW)
前後驅動 馬力 DC 400W/伺服
快速昇降驅動 馬力 700W/伺服
佔地空間(長寬高) 總空間空間 4500x3500x2350mm(177"x138"x93")
重量 淨重 12600KGS (27720LBS)
毛重 14500KGS (31900LBS)
總額定馬力(約) 18HP(13.5KW)
材積 長x寬x高 4600x2290x2450mm(181"x91"x99")





ESG-6200ASD
工作台面積 610X2060mm(24"x80")
工作台縱向移動(工作台無段變數) 2060mm(24")


機能規格:

機型
ESG-6200ASD
工作台面積   610x2060mm(24"x80")
最大研磨長度 縱向 2060mm(24")
最大研磨寬度 橫向 610mm(24")
主軸中心線至工作台面積最大距離 720mm;850mm(選配)
標準磁力夾頭尺寸 600x1000x2pieces
工作台縱向移動 最大油壓行程 2100mm(82.7")
最大手動行程 2150mm(84.6")
工作台無段變速 5~30m/min
磨輪頭前後移動 每次自動進給量 1~25mm(0.04"~1")
每次連續進給量 25~280mm/min(1"~11"/min)
最大自動行程 660mm(25.98)
最大手動行程 685mm(26.96)
電子手輪每一轉 0.1mm x1; 0.1mm x2; 0.1mm x4 (選配)
電子手輪每一刻 0.001mm x1; 0.001mm x2; 0.001mm x4 (選配)
輪頭垂直進給
(伺服馬達控制)		 每次自動進給量 粗磨 ASD:0.001~0.04mm/ASD II: 0.001~0.05mm;
細磨 ASD /ASD II: 0.001~0.009mm
寸進

Jogging downfeed:0.001mm(0.25/10000")
ASD:0.001~0.04
Jogging step increment :0.001~0.05mm(1~25/10000")
ASD II:0.001~0.05

電子手輪(選配) 每一刻度:0.001mm x1; 0.001 x2; 0.001 x4(選配)
快速昇降速度(約) 460(18")/min
慢速昇降速度(約) 6m(0.25")/min
手輪每一轉 0.3mm
手輪每一刻度 0.001mm x1; 0.001mm x2; 0.001 x4
主軸馬達 轉速 60HZ,1750 R.P.M.
50HZ,1450 R.P.M.
馬力 Standard:10HP/4P(7.5KW) ; optional:15HP/4P(11.25KW);20HP/4P(15KW); 25HP/4P(18.75KW)
標準砂輪 外徑 400mm(16")
寬度 65mm(2 1/2")(選配)
孔內直徑 127mm(5")
油壓驅動 馬力 5HP/6P(5.625KW)
前後驅動 馬力 DC 400W/伺服
快速昇降驅動 馬力 700W/伺服
佔地空間(長寬高) 總空間空間 5660x3500x2350mm(223"x138"x93")
重量 淨重 13500KGS (29700LBS)
毛重 15000KGS (33000LBS)
總額定馬力(約) 18HP(13.5KW)
材積 長x寬x高 5800x2290x2450mm(229"x91"x99")





ESG-8150ASD
工作台面積 810X1550mm(32"x60")
工作台縱向移動(工作台無段變數) 1550mm(61")


機能規格:

機型
ESG-8150ASD
工作台面積   810x1550mm(32"x60")
最大研磨長度 縱向 1550mm(61")
最大研磨寬度 橫向 810mm(32")
主軸中心線至工作台面積最大距離 720mm;850mm(選配)
標準磁力夾頭尺寸 800x750x2pieces
工作台縱向移動 最大油壓行程 1600mm(63")
最大手動行程 1650mm(64.9")
工作台無段變速 5~30m/min
磨輪頭前後移動 每次自動進給量 1~25mm(0.04"~1")
每次連續進給量 25~280mm/min(1"~11"/min)
最大自動行程 860mm(33.85")
最大手動行程 885mm(34.85")
電子手輪每一轉 0.1mm x1; 0.1mm x2; 0.1mm x4 (選配)
電子手輪每一刻 0.001mm x1; 0.001mm x2; 0.001mm x4 (選配)
輪頭垂直進給
(伺服馬達控制)		 每次自動進給量 粗磨 ASD:0.001~0.04mm/ASD II: 0.001~0.05mm;
細磨 ASD /ASD II: 0.001~0.009mm
寸進

Jogging downfeed:0.001mm(0.25/10000")
ASD:0.001~0.04
Jogging step increment :0.001~0.05mm(1~25/10000")
ASD II:0.001~0.05

電子手輪(選配) 每一刻度:0.001mm x1; 0.001 x2; 0.001 x4(選配)
快速昇降速度(約) 460(18")/min
慢速昇降速度(約) 6m(0.25")/min
手輪每一轉 0.3mm
手輪每一刻度 0.001mm x1; 0.001mm x2; 0.001 x4
主軸馬達 轉速 60HZ,1750 R.P.M.
50HZ,1450 R.P.M.
馬力 Standard:10HP/4P(7.5KW) ; optional:15HP/4P(11.25KW);20HP/4P(15KW); 25HP/4P(18.75KW)
標準砂輪 外徑 400mm(16")
寬度 50mm(2");65mm(2 1/2")(選配)
孔內直徑 127mm(5")
油壓驅動 馬力 5HP/6P(5.625KW)
前後驅動 馬力 DC 400W/伺服
快速昇降驅動 馬力 700W/伺服
佔地空間(長寬高) 總空間空間 4900x3700x2350mm(193"x146"x93")
重量 淨重 13500KGS (29700LBS)
毛重 15000KGS (33000LBS)
總額定馬力(約) 22HP(13.5KW)
材積 長x寬x高 4600x2290x2450mm(181"x91"x99")





ESG-8200ASD
工作台面積 810X2050mm(32"x80")
工作台縱向移動(工作台無段變數) 2050mm(80")


機能規格:

機型
ESG-8200ASD
工作台面積   810x2050mm(32"x80")
最大研磨長度 縱向 2050mm(80")
最大研磨寬度 橫向 810mm(32")
主軸中心線至工作台面積最大距離 720mm;850mm(選配)
標準磁力夾頭尺寸 800mmx1000mmx2pieces
工作台縱向移動 最大油壓行程 2100mm(82.5")
最大手動行程 2150mm(84")
工作台無段變速 5~30m/min
磨輪頭前後移動 每次自動進給量 1~25mm(0.04"~1")
每次連續進給量 25~280mm/min(1"~11"/min)
最大自動行程 860mm(33.85")
最大手動行程 885mm(34.85")
電子手輪每一轉 0.1mm x1; 0.1mm x2; 0.1mm x4 (選配)
電子手輪每一刻 0.001mm x1; 0.001mm x2; 0.001mm x4 (選配)
輪頭垂直進給
(伺服馬達控制)		 每次自動進給量 粗磨 ASD:0.001~0.04mm/ASD II: 0.001~0.05mm;
細磨 ASD /ASD II: 0.001~0.009mm
寸進

Jogging downfeed:0.001mm(0.25/10000")
ASD:0.001~0.04
Jogging step increment :0.001~0.05mm(1~25/10000")
ASD II:0.001~0.05

電子手輪(選配) 每一刻度:0.001mm x1; 0.001 x2; 0.001 x4(選配)
快速昇降速度(約) 460(18")/min
慢速昇降速度(約) 6m(0.25")/min
手輪每一轉 0.3mm
手輪每一刻度 0.001mm x1; 0.001mm x2; 0.001 x4
主軸馬達 轉速 60HZ,1750 R.P.M.
50HZ,1450 R.P.M.
馬力 Standard:10HP/4P(7.5KW) ; optional:15HP/4P(11.25KW);20HP/4P(15KW); 25HP/4P(18.75KW)
標準砂輪 外徑 400mm(16")
寬度 50mm(2");65mm(2 1/2")(選配)
孔內直徑 127mm(5")
油壓驅動 馬力 7.5HP/6P(5.625KW)
前後驅動 馬力 DC 400W/伺服
快速昇降驅動 馬力 700W/伺服
佔地空間(長寬高) 總空間空間 5660x3700x2350mm(223"x146"x93")
重量 淨重 15000KGS (33000LBS)
毛重 16500KGS (36300LBS)
總額定馬力(約) 22HP(13.5KW)
材積 長x寬x高 5800x2290x2450mm(229"x91"x99")






ESG-8300ASD
工作台面積 810X3050mm(32"x120")
工作台縱向移動(工作台無段變數) 3050mm(120")


機能規格:

機型
ESG-8300ASD
工作台面積   810x3050mm(32"x120")
最大研磨長度 縱向 3050mm(120")
最大研磨寬度 橫向 810mm(32")
主軸中心線至工作台面積最大距離 720mm;850mm(選配)
標準磁力夾頭尺寸 800mmx1000mmx3pieces
工作台縱向移動 最大油壓行程 3100mm(122")
最大手動行程 3150mm(124")
工作台無段變速 5~30m/min
磨輪頭前後移動 每次自動進給量 1~25mm(0.04"~1")
每次連續進給量 25~280mm/min(1"~11"/min)
最大自動行程 860mm(33.85")
最大手動行程 885mm(34.85")
電子手輪每一轉 0.1mm x1; 0.1mm x2; 0.1mm x4 (選配)
電子手輪每一刻 0.001mm x1; 0.001mm x2; 0.001mm x4 (選配)
輪頭垂直進給
(伺服馬達控制)		 每次自動進給量 粗磨 ASD:0.001~0.04mm/ASD II: 0.001~0.05mm;
細磨 ASD /ASD II: 0.001~0.009mm
寸進

Jogging downfeed:0.001mm(0.25/10000")
ASD:0.001~0.04
Jogging step increment :0.001~0.05mm(1~25/10000")
ASD II:0.001~0.05

電子手輪(選配) 每一刻度:0.001mm x1; 0.001 x2; 0.001 x4(選配)
快速昇降速度(約) 460(18")/min
慢速昇降速度(約) 6m(0.25")/min
手輪每一轉 0.3mm
手輪每一刻度 0.001mm x1; 0.001mm x2; 0.001 x4
主軸馬達 轉速 60HZ,1750 R.P.M.
50HZ,1450 R.P.M.
馬力 Standard:10HP/4P(7.5KW) ; optional:15HP/4P(11.25KW);20HP/4P(15KW); 25HP/4P(18.75KW)
標準砂輪 外徑 400mm(16")
寬度 50mm(2");65mm(2 1/2")(選配)
孔內直徑 127mm(5")
油壓驅動 馬力 7.5HP/6P(5.625KW)
前後驅動 馬力 DC 400W/伺服
快速昇降驅動 馬力 700W/伺服
佔地空間(長寬高) 總空間空間 7560x3700x2350mm(298"x146"x93")
重量 淨重 17000KGS (37400LBS)
毛重 19000KGS (41800LBS)
總額定馬力(約) 22HP(13.5KW)
材積 長x寬x高 7600x2290x2450mm(300"x91"x99")





機械特性：

高精密主軸
( 614~818機型用) 		·鞍座和工作台滑動面

·可調整的工作首輪 ·安全左右定位系統
(614機型用)		   ·自動潤滑系統

·橫向滑動面採用雙V型 電氣箱(ASD機型)

選購附件：
永磁盤 電磁盤 可傾式磁盤 磁力控制器
單用水機 單用水機附件磁性
過濾器		 單用吸塵器 吸塵冷卻兩用水機
手拉式紙帶水機
自動紙帶水機附磁
性過濾器
 防水罩 手動平行修整器
沖子成型器 光學尺 砂轂輪 工作燈
平衡台 轉輪式平衡台 前後微調
(614/818機型用) 		昇降微調式電子
手輪(ASD機型專用)
精密虎鉗 變頻器 開啟式砂輪護罩 圓弧修整器

標準附件：
1. 工具和工具箱 5.砂輪 9. 鑽石筆座
2. 砂輪轂拔取螺帽 6. 砂輪轂 10. 前後滾珠螺桿
3. 平衡棒 7. 油漆罐
4. 水平調整螺絲和墊塊 8. 自動潤滑系統

Copyright © 2009-2011 香港濠榮機械公司
