濠榮機械公司 HO WIN MACHINERY COMPANY

産品名	眾程半自動
工作台面績	----
工作台縱向移動 (工作台無段變速)	----

ESG-1A~2A618

工作台面績	152x460mm6x18")
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-28m/min, 50HZ,5-23m/min

機能規格

1A ：	一軸自動磨床。
2A：	二軸自動磨床。
3A：	二軸自動，附加砂輪上、下快速昇降。
ASD：	三軸全自動磨床，昇降採用步進馬達做定寸功能。

機型

ESG-1A~2A618

工作台面積

152x460mm(6x18")

最大研磨長度

縱向

480mm(19")

最大研磨寬度

橫向

168mm(6 5/8")

主軸中心線至工作台面積最大距離

460mm(18")

標準磁力夾頭尺寸

150x450mm(6x18")

工作台縱向移動

最大行程(油壓)

480mm(19")

最大行程(手動)

510mm(20")

工作台無段變速

60HZ,5-28m/min,50HZ,5-23m/min

鞍座橫向移動

● 每次自動進給量

1-10mm(0.04"-0.4")

● 最大自動行程

180mm(7")

最大手動行程

195mm(7 3/4")

每一轉

5mm(0.2")

每一刻度

0.02mm(0.0005")

輪頭垂直進給

★ 每次自動進給量

★ 寸進

■ 快速昇降速度(約)

★ 慢速昇降速度(約)

每一轉

1mm(0.05")

每一刻度

0.005mm(0.0001")

主軸馬達

轉速

60HZ,3450 R.P.M.;
50HZ,2850 R.P.M.

馬力

2.0HP

標準砂輪

外徑

203MM(8")

寬度

標準12.7mm,最大可裝19mm

孔內直徑

31.75mm(1 1/4")

油壓驅動

馬力

1HPx6P

前後驅動

馬力

40Wx6P

快速昇降驅動

馬力

40Wx6P

佔地空間

總空間需求

1810x1133x1660mm(71"x45"x65")

重量

淨重

820KGS(1804LBS)

毛重

970KGS(2134LBS)

總額定馬力(約)

3.0HP

材積

長 x 寬 x 高

1940x1400x1930mm(77"x55"x76")

ESG-1A~2A818

工作台面績	203x460mm(8x18")
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-28m/min, 50HZ,5-23m/min

機能規格

1A ：	一軸自動磨床。
2A：	二軸自動磨床。
3A：	二軸自動，附加砂輪上、下快速昇降。
ASD：	三軸全自動磨床，昇降採用步進馬達做定寸功能。

機型

ESG-1A~2A818

工作台面積

203x460mm(8x18")

最大研磨長度

縱向

480mm(19")

最大研磨寬度

橫向

228mm(9")

主軸中心線至工作台面積最大距離

460mm(18")

標準磁力夾頭尺寸

200x450mm(8x18")

工作台縱向移動

最大行程(油壓)

480mm(19")

最大行程(手動)

510mm(20")

工作台無段變速

60HZ,5-25m/min,50HZ,5-20m/min

鞍座橫向移動

● 每次自動進給量

1-10mm(0.04"-0.4")

● 最大自動行程

235mm(9 1/4")

最大手動行程

250mm(9 3/4")

每一轉

5mm(0.2")

每一刻度

0.02mm(0.0005")

輪頭垂直進給

★ 每次自動進給量

★ 寸進

■ 快速昇降速度(約)

★ 慢速昇降速度(約)

每一轉

1mm(0.05")

每一刻度

0.005mm(0.0001")

主軸馬達

轉速

60HZ,3450 R.P.M.;
50HZ,2850 R.P.M.

馬力

2.0HP

標準砂輪

外徑

203MM(8")

寬度

標準12.7mm,最大可裝19mm

孔內直徑

31.75mm(1 1/4")

油壓驅動

馬力

1HPx6P

前後驅動

馬力

40Wx6P

快速昇降驅動

馬力

40Wx6P

佔地空間

總空間需求

1810x1285x1680mm(71"x50 1/2"x66")

重量

淨重

1170KGS(2574LBS)

毛重

1340KGS(2948LBS)

總額定馬力(約)

3.0HP

材積

長 x 寬 x 高

1890x1540x1930mm(75"x61"x76")

註：

(1)本公司隨時進行研究改善工作，因此保有隨時更改設計規格尺寸及機械研究之權利，本目錄僅供參考。
(2) 註有 ● 記號之特性只有2A、3A、ASD型才有。
(3) 註有 ■ 記號之特性只有3A、ASD才有。
(4) 註有 ★ 記號之特性只有ASD才有。

ESG-1A~2A1020

工作台面績	254x508mm(10x20")
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-25m/min, 50HZ,5-20m/min

機能規格

1A ：	一軸自動磨床。
2A：	二軸自動磨床。
3A：	二軸自動，附加砂輪上、下快速昇降。
ASD：	三軸全自動磨床，昇降採用步進馬達做定寸功能。

機型

ESG-1A~2A1020

工作台面積

254x508mm(10x20")

最大研磨長度

縱向

520mm(20 1/2")

最大研磨寬度

橫向

280mm(11")

主軸中心線至工作台面積最大距離

標準立柱：500mm；增高立柱：600mm

標準磁力夾頭尺寸

250x500mm(10x20")

工作台縱向移動

最大行程(油壓)

580mm(22 3/4")

最大行程(手動)

620mm(24 3/8")

工作台無段變速

60HZ,5-25m/min,50HZ,5-20m/min

鞍座橫向移動

● 每次自動進給量

1-13mm(0.04"-0.5")

● 最大自動行程

270mm(10 5/8")

最大手動行程

300mm(11 3/4")

每一轉

5mm(0.2")

每一刻度

0.02mm(0.0005")

輪頭垂直進給

★ 每次自動進給量

★ 寸進

■ 快速昇降速度(約)

★ 慢速昇降速度(約)

每一轉

1mm(0.05")

每一刻度

0.005mm(0.0001")

主軸馬達

轉速

60HZ,3450 R.P.M.;
50HZ,2850 R.P.M.

馬力

3.0HP

標準砂輪

外徑

203MM(8")

寬度

標準12.7mm,最大可裝19mm

孔內直徑

31.75mm(1 1/4")

油壓驅動

馬力

2.0HPx6P

前後驅動

馬力

80Wx6P

快速昇降驅動

馬力

80Wx6P

佔地空間

總空間需求

2400x1450x1750mm(94 1/2"x57"x68 1/2")

重量

淨重

1780KGS(3916LBS)

毛重

2130KGS(4686LBS)

總額定馬力(約)

5.0HP

材積

長 x 寬 x 高

2290x1830x2100mm(91"x72"x83")

註：

ESG-1A~2A1224

工作台面績	300x600mm(11 13/16x23 5/8")
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-25m/min, 50HZ,5-20m/min

機能規格

1A ：	一軸自動磨床。
2A：	二軸自動磨床。
3A：	二軸自動，附加砂輪上、下快速昇降。
ASD：	三軸全自動磨床，昇降採用步進馬達做定寸功能。

機型

ESG-1A~2A1224

工作台面積

300x600mm(11 13/16x23 5/8")

最大研磨長度

縱向

600mm(23 5/8")

最大研磨寬度

橫向

300mm(11 13/16")

主軸中心線至工作台面積最大距離

585mm(23")

標準磁力夾頭尺寸

300x600m(11 13/16x23 5/8")

工作台縱向移動

最大行程(油壓)

650mm(25 9/16")

最大行程(手動)

730mm(28 3/4")

工作台無段變速

60HZ,5-25m/min,50HZ,5-20m/min

鞍座橫向移動

● 每次自動進給量

1-19mm(0.04"-0.75")

● 最大自動行程

310mm(12 3/16")

最大手動行程

340mm(13 3/8")

每一轉

5mm(0.2")

每一刻度

0.02mm(0.001")

輪頭垂直進給

★ 每次自動進給量

★ 寸進

■ 快速昇降速度(約)

★ 慢速昇降速度(約)

每一轉

1mm(0.05")

每一刻度

0.005mm(0.0005")

主軸馬達

轉速

60HZ,1750 R.P.M.;
50HZ,1450 R.P.M.

馬力

5.0HP

標準砂輪

外徑

304MM(12")

寬度

31.75m(1 1/4")

孔內直徑

76.2mm(3")

油壓驅動

馬力

2.0HPx6P

前後驅動

馬力

80Wx6P

快速昇降驅動

馬力

佔地空間

總空間需求

2700x1600x1850mm(106 1/2x63x73")

重量

淨重

1950KGS(4290LBS)

毛重

2250KGS(4950LBS)

總額定馬力(約)

7.5HP

材積

長 x 寬 x 高

2340x2130x2100mm(92x84x83")

ESG-3A618

工作台面績	152x460mm(6x18")
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-28m/min, 50HZ,5-23m/min

機能規格：

機能規格
		1A ：一軸自動磨床。
		2A：二軸自動磨床。
		3A：二軸自動，附加砂輪上、下快速昇降。
		ASD：三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型		ESG-3A618
工作台面積		152x460mm(6x18")
最大研磨長度	縱向	480mm(19")
最大研磨寬度	橫向	168mm(6 5/8")
主軸中心線至工作台面積最大距離		460mm(18")
標準磁力夾頭尺寸		150x450mm(6x18")
工作台縱向移動	最大行程(油壓)	480mm(19")
	最大行程(手動)	510mm(20")
	工作台無段變速	60HZ,5-28m/min,50HZ,5-23m/min
鞍座橫向移動	● 每次自動進給量	1-10mm(0.04"-0.4")
	● 最大自動行程	180mm(7")
	最大手動行程	195mm(7 3/4")
	每一轉	5mm(0.2")
	每一刻度	0.02mm(0.0005")
輪頭垂直進給	★ 每次自動進給量	0.001-0.04mm(0.00005-0.002")
	★ 寸進	0.001mm(0.00005")
	■ 快速昇降速度(約)	250mm/min
	★ 慢速昇降速度(約)	6mm/min
	每一轉	1mm(0.05")
	每一刻度	0.005mm(0.0001")
主軸馬達	轉速	60HZ,3450 R.P.M.; 50HZ,2850 R.P.M.
主軸馬達	馬力	2.0HP
標準砂輪	外徑	203MM(8")
	寬度	標準12.7mm,最大可裝19mm
	孔內直徑	31.75mm(1 1/4")
油壓驅動	馬力	1HPx6P
前後驅動	馬力	40Wx6P
快速昇降驅動	馬力	40Wx6P
佔地空間	總空間需求	1810x1133x1660mm(71"x45"x65")
重量	淨重	850KGS(1870LBS)
重量	毛重	1000KGS(2200LBS)
總額定馬力(約)		3.0HP
材積	長 x 寬 x 高	1980x1420x1930mm(78"x56"x76")

ESG-3A818

工作台面績	203x460mm(8x18")
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-25m/min, 50HZ,5-20m/min

機能規格：

機能規格

1A ：	一軸自動磨床。
2A：	二軸自動磨床。
3A：	二軸自動，附加砂輪上、下快速昇降。
ASD：	三軸全自動磨床，昇降採用步進馬達做定寸功能。

機型

ESG-3A818

工作台面積

203x460mm(8x18")

最大研磨長度

縱向

480mm(19")

最大研磨寬度

橫向

228mm(9")

主軸中心線至工作台面積最大距離

460mm(18")

標準磁力夾頭尺寸

200x450mm(8x18")

工作台縱向移動

最大行程(油壓)

480mm(19")

最大行程(手動)

510mm(20")

工作台無段變速

60HZ,5-25m/min,50HZ,5-20m/min

鞍座橫向移動

● 每次自動進給量

1-10mm(0.04"-0.4")

● 最大自動行程

235mm(9 1/4")

最大手動行程

250mm(9 3/4")

每一轉

5mm(0.2")

每一刻度

0.02mm(0.0005")

輪頭垂直進給

★ 每次自動進給量

0.001-0.04mm(0.00005-0.002")

★ 寸進

0.001mm(0.00005")

■ 快速昇降速度(約)

250mm/min

★ 慢速昇降速度(約)

6mm/min

每一轉

1mm(0.05")

每一刻度

0.005mm(0.0001")

主軸馬達

轉速

60HZ,3450 R.P.M.;
50HZ,2850 R.P.M.

馬力

2.0HP

標準砂輪

外徑

203MM(8")

寬度

標準12.7mm,最大可裝19mm

孔內直徑

31.75mm(1 1/4")

油壓驅動

馬力

1HPx6P

前後驅動

馬力

40Wx6P

快速昇降驅動

馬力

40Wx6P

佔地空間

總空間需求

1810x1285x1680mm(71"x50 1/2"x66")

重量

淨重

1205KGS(2651LBS)

毛重

1375KGS(3025LBS)

總額定馬力(約)

3.0HP

材積

長 x 寬 x 高

1890x1630x1930mm(75"x64"x76")

工作台面績	254x508mm(10x20")
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-25m/min, 50HZ,5-20m/min

ESG-3A1020

機能規格:
		1A ：一軸自動磨床。
		2A：二軸自動磨床。
		3A：二軸自動，附加砂輪上、下快速昇降。
		ASD：三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型		ESG-3A1020
工作台面積		254x508mm(10x20")
最大研磨長度	縱向	520mm(20 1/2")
最大研磨寬度	橫向	280mm(11")
主軸中心線至工作台面積最大距離		標準立柱：500mm；增高立柱：600mm
標準磁力夾頭尺寸		250x500mm(10x20")
工作台縱向移動	最大行程(油壓)	580mm(22 3/4")
	最大行程(手動)	620mm(24 3/8")
	工作台無段變速	60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動	● 每次自動進給量	1-13mm(0.04"-0.5")
	● 最大自動行程	270mm(10 5/8")
	最大手動行程	300mm(11 3/4")
	每一轉	5mm(0.2")
	每一刻度	0.02mm(0.001")
輪頭垂直進給	★ 每次自動進給量	0.001-0.04mm(0.00005-0.002")
	★ 寸進	0.001mm(0.00005")
	■ 快速昇降速度(約)	150mm/min
	★ 慢速昇降速度(約)	6mm/min
	每一轉	1mm(0.05")
	每一刻度	0.005mm(0.0005")
主軸馬達	轉速	60HZ,3450 R.P.M.; 50HZ,2850 R.P.M.
主軸馬達	馬力	3.0HP
標準砂輪	外徑	203mm(8")
	寬度	標準19mm,最大可裝25mm
	孔內直徑	31.75mm(1 1/4")
油壓驅動	馬力	2.0HPx6P
前後驅動	馬力	80Wx6P
快速昇降驅動	馬力	80Wx6P
佔地空間	總空間需求	2400x1450x1750mm(94 1/2"x57"x68 1/2")
重量	淨重	1810KGS(3982LBS)
重量	毛重	2160KGS(4752LBS)
總額定馬力(約)		5 1/5HP
材積	長 x 寬 x 高	2480x2060x2100mm(98"x81"x83")

ESG-3A1224

工作台面績	300x600mm(11 13/16x23 5/8")
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-25m/min, 50HZ,5-20m/min

機能規格
		1A ：一軸自動磨床。
		2A：二軸自動磨床。
		3A：二軸自動，附加砂輪上、下快速昇降。
		ASD：三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型		ESG-3A1224
工作台面積		300x600mm(11 13/16x23 5/8")
最大研磨長度	縱向	600mm(23 5/8")
最大研磨寬度	橫向	300mm(11 13/16")
主軸中心線至工作台面積最大距離		585mm(23")
標準磁力夾頭尺寸		300x600m(11 13/16x23 5/8")
工作台縱向移動	最大行程(油壓)	650mm(25 9/16")
	最大行程(手動)	730mm(28 3/4")
	工作台無段變速	60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動	● 每次自動進給量	1-19mm(0.04"-0.75")
	● 最大自動行程	310mm(12 3/16")
	最大手動行程	340mm(13 3/8")
	每一轉	5mm(0.2")
	每一刻度	0.02mm(0.001")
輪頭垂直進給	★ 每次自動進給量	0.001-0.04mm(0.00005-0.002")
	★ 寸進	0.001mm(0.00005")
	■ 快速昇降速度(約)	150mm/min
	★ 慢速昇降速度(約)	6mm/min
	每一轉	1mm(0.05")
	每一刻度	0.005mm(0.0005")
主軸馬達	轉速	60HZ,1750 R.P.M.; 50HZ,1450 R.P.M.
主軸馬達	馬力	5.0HP
標準砂輪	外徑	304MM(12")
	寬度	31.75m(1 1/4")
	孔內直徑	76.2mm(3")
油壓驅動	馬力	2.0HPx6P
前後驅動	馬力	80Wx6P
快速昇降驅動	馬力	80Wx6P
佔地空間	總空間需求	2700x1600x1850mm(106 1/2x63x73")
重量	淨重	1990KGS(4378LBS)
重量	毛重	2290KGS(5038LBS)
總額定馬力(約)		7.5HP
材積	長 x 寬 x 高	2480x2140x2100mm(98x84x83")

ESG-3A1228

工作台面績	305x712mm(12x28")
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-25m/min, 50HZ,5-20m/min

機能規格
		1A ：一軸自動磨床。
		2A：二軸自動磨床。
		3A：二軸自動，附加砂輪上、下快速昇降。
		ASD：三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型		ESG-3A1228
工作台面積		305x712mm(12x28")
最大研磨長度	縱向	712mm(28")
最大研磨寬度	橫向	330mm(13")
主軸中心線至工作台面積最大距離		標準立柱：630mm；增高立柱：720mm
標準磁力夾頭尺寸		300x700mm(11 3/4x27 1/2")
工作台縱向移動	最大行程(油壓)	760mm(30")
	最大行程(手動)	830mm(32 9/16")
	工作台無段變速	60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動	● 每次自動進給量	1~25mm(0.04"-1")
	● 最大自動行程	350mm(13 3/4")
	最大手動行程	380mm(15")
	每一轉	5mm(0.2")
	每一刻度	0.02mm(0.001")
輪頭垂直進給	★ 每次自動進給量	0.001-0.04mm(0.00005-0.002")
	★ 寸進	0.001mm(0.00005")
	■ 快速昇降速度(約)	150mm/min
	★ 慢速昇降速度(約)	6mm/min
	每一轉	1mm(0.05")
	每一刻度	0.005mm(0.0005")
主軸馬達	轉速	60HZ,1750 R.P.M.; 50HZ,1450 R.P.M.
主軸馬達	馬力	標準：5HP；可選配：7 1/2HP,10HP
標準砂輪	外徑	355mm(14")
	寬度	50mm(2")
	孔內直徑	127mm(5")
油壓驅動	馬力	3.0HPx6P
前後驅動	馬力	80Wx6P
快速昇降驅動	馬力	1/4HPx6P
佔地空間	總空間需求	2950x1970x2050mm(116x78x81")
重量	淨重	3020KGS(6644LBS)
重量	毛重	3520KGS(7744LBS)
總額定馬力(約)		8 1/2HP(主軸馬達：5HP),11HP(主軸馬達：7.5HP),13 1/2HP(主軸馬達：10HP)
材積	長 x 寬 x 高	2500x2290x2200mm(99x90x88")

ESG-3A1236

工作台面績	305x915mm(12x36")
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-25m/min, 50HZ,5-20m/min

機能規格
		1A ：一軸自動磨床。
		2A：二軸自動磨床。
		3A：二軸自動，附加砂輪上、下快速昇降。
		ASD：三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型		ESG-3A1236
工作台面積		305x915mm(12x36")
最大研磨長度	縱向	915mm(36")
最大研磨寬度	橫向	330mm(13")
主軸中心線至工作台面積最大距離		標準立柱：630mm；增高立柱：720mm
標準磁力夾頭尺寸		300x900mm(11 3/4x35 3/8")
工作台縱向移動	最大行程(油壓)	960mm(37 3/4")
	最大行程(手動)	1000mm(39 3/8")
	工作台無段變速	60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動	● 每次自動進給量	1~25mm(0.04"-1")
	● 最大自動行程	350mm(13 3/4")
	最大手動行程	380mm(15")
	每一轉	5mm(0.2")
	每一刻度	0.02mm(0.001")
輪頭垂直進給	★ 每次自動進給量	0.001-0.04mm(0.00005-0.002")
	★ 寸進	0.001mm(0.00005")
	■ 快速昇降速度(約)	150mm/min
	★ 慢速昇降速度(約)	6mm/min
	每一轉	1mm(0.05")
	每一刻度	0.005mm(0.0005")
主軸馬達	轉速	60HZ,1750 R.P.M.; 50HZ,1450 R.P.M.
主軸馬達	馬力	標準：5HP；可選配：7 1/2HP,10HP
標準砂輪	外徑	355mm(14")
	寬度	50mm(2")
	孔內直徑	127mm(5")
油壓驅動	馬力	3.0HPx6P
前後驅動	馬力	80Wx6P
快速昇降驅動	馬力	1/4HPx6P
佔地空間	總空間需求	3550x1970x2050mm(140x78x81")
重量	淨重	3330KGS(7326LBS)
重量	毛重	3700KGS(8140LBS)
總額定,,馬,力(約)		8 1/2HP(主軸馬達：5HP),,,,,,11HP(主軸馬達：7.5HP),13 1/2HP(主軸馬達：10HP)
材積	長 x 寬 x 高	3000x2290x2200mm(118x90x88")

ESG-3A1632

工作台面績	406x813mm(16x32")
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-25m/min, 50HZ,5-20m/min

機能規格
		1A ：一軸自動磨床。
		2A：二軸自動磨床。
		3A：二軸自動，附加砂輪上、下快速昇降。
		ASD：三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型		ESG-3A1632
工作台面積		406x813mm(16x32")
最大研磨長度	縱向	813mm(32")
最大研磨寬度	橫向	410mm(16")
主軸中心線至工作台面積最大距離		標準立柱：630mm；增高立柱：720mm
標準磁力夾頭尺寸		400x800mm(15 11/16x31 1/2")
工作台縱向移動	最大行程(油壓)	890mm(35")
	最大行程(手動)	930mm(36 1/2")
	工作台無段變速	60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動	● 每次自動進給量	1~25mm(0.04"-1")
	● 最大自動行程	430mm(17")
	最大手動行程	460mm(18")
	每一轉	5mm(0.2")
	每一刻度	0.02mm(0.001")
輪頭垂直進給	★ 每次自動進給量	0.001-0.04mm(0.00005-0.002")
	★ 寸進	0.001mm(0.00005")
	■ 快速昇降速度(約)	150mm/min
	★ 慢速昇降速度(約)	6mm/min
	每一轉	1mm(0.05")
	每一刻度	0.005mm(0.0005")
主軸馬達	轉速	60HZ,1750 R.P.M.; 50HZ,1450 R.P.M.
主軸馬達	馬力	標準：5HP；可選配：7 1/2HP,10HP
標準砂輪	外徑	355mm(14")
	寬度	50mm(2")
	孔內直徑	127mm(5")
油壓驅動	馬力	3.0HPx6P
前後驅動	馬力	80Wx6P
快速昇降驅動	馬力	1/4HPx6P
佔地空間	總空間需求	3290x2200x2050mm(130x87x81")
重量	淨重	3400KGS(7480LBS)
重量	毛重	4000KGS(8800LBS)
總額定馬力(約)		8 1/2HP(主軸馬達：5HP),11HP(主軸馬達：7.5HP),13 1/2HP(主軸馬達：10HP)
材積	長 x 寬 x 高	2800x2290x2200mm(110x90x88")

ESG-3A1640

工作台面績	406x1020mm(16x40")
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-25m/min, 50HZ,5-20m/min

機能規格
		1A ：一軸自動磨床。
		2A：二軸自動磨床。
		3A：二軸自動，附加砂輪上、下快速昇降。
		ASD：三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型		ESG-3A1640
工作台面積		406x1020mm(16x40")
最大研磨長度	縱向	1020mm(40")
最大研磨寬度	橫向	410mm(16")
主軸中心線至工作台面積最大距離		標準立柱：630mm；增高立柱：720mm
標準磁力夾頭尺寸		400x1000mm(15 11/16x39 1/4")
工作台縱向移動	最大行程(油壓)	1060mm(41 11/16")
	最大行程(手動)	1100mm(43 1/4")
	工作台無段變速	60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動	● 每次自動進給量	1~25mm(0.04"-1")
	● 最大自動行程	430mm(17")
	最大手動行程	460mm(18")
	每一轉	5mm(0.2")
	每一刻度	0.02mm(0.001")
輪頭垂直進給	★ 每次自動進給量	0.001-0.04mm(0.00005-0.002")
	★ 寸進	0.001mm(0.00005")
	■ 快速昇降速度(約)	150mm/min
	★ 慢速昇降速度(約)	6mm/min
	每一轉	1mm(0.05")
	每一刻度	0.005mm(0.0005")
主軸馬達	轉速	60HZ,1750 R.P.M.; 50HZ,1450 R.P.M.
主軸馬達	馬力	標準：5HP；可選配：7 1/2HP,10HP
標準砂輪	外徑	355mm(14")
	寬度	50mm(2")
	孔內直徑	127mm(5")
油壓驅動	馬力	3.0HPx6P
前後驅動	馬力	80Wx6P
快速昇降驅動	馬力	1/4HPx6P
佔地空間	總空間需求	4020x2200x2050xmm(158x87x81")
重量	淨重	4000KGS(8800LBS)
重量	毛重	4500KGS(9900LBS)
總額定馬力(約)		8 1/2HP(主軸馬達：5HP),11HP(主軸馬達：7.5HP),13 1/2HP(主軸馬達：10HP)
材積	長 x 寬 x 高	3250x2290x2200mm(128x90x88")

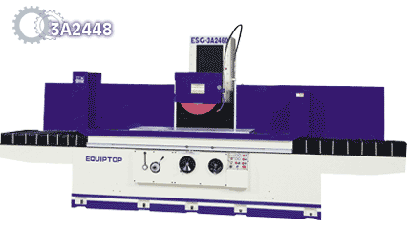

ESG-3A2448

工作台面績	610x1260mm(24"x48")
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-30m/min, 50HZ,5-25m/min

Specifications:

機型		ESG-3A2448
工作台面積		610x1260mm(24"x48")
最大研磨長度	縱向	1260mm(48")
最大研磨寬度	橫向	610mm(24")
主軸中心線至工作台面積最大距離		850mm(33.5")
標準磁力夾頭尺寸		600x1200mm(23.6"x47.2")
工作台縱向移動	最大行程(油壓)	1300mm(51")
	最大行程(手動)	1400mm(55")
	工作台無段變速	60HZ,5-30m/min, 50HZ,5-25m/min
鞍座橫向移動	每次自動進給量	1~25mm(0.04"-1")
	自動連續進給速度	30~280mm/min(1 1/4"~11"/min)
	最大自動行程	650mm(25.5")
	最大手動行程	670mm(26.3")
	每一轉	5mm(0.2")
	每一刻度	0.02mm(0.001")
輪頭垂直進給	每次自動進給量	● D:0.001/0.002/0.003/0.004/0.005/0.01/0.015/0.02/0.03/0.04mm (0.5/1/1.5/2/2.5/5/7.5/10/15/20x1/10000")
	寸進	● 微步進：0.001mm(0.5/10000")
	寸進	● 大步進：0.001~0.040mm(0.5~20/10000")
	電子手輪(每一刻度)	● D:0.001mm(0.00005")/選配
	快速昇降速度(約)	150mm(6")/min
	慢速昇降速度(約)	● 6mm(0.25")/min
	每一轉	0.5mm(0.025")
	每一刻度	0.005mm(0.00025")
主軸馬達	轉速	60HZ,1100R.P.M.; 50HZ,900R.P.M.
主軸馬達	馬力	標準：10HP/6P(7.5KW)；可選配：15HP/6P(11.25KW)
標準砂輪	外徑	510mm(20")
	寬度	50mm(2")
	孔內直徑	127mm(5")
油壓驅動	馬力	5HP/6P(3.75KW)
前後驅動	馬力	200W/DCV
快速昇降驅動	馬力	200W/DCV
佔地空間	總空間需求	5000x3000x2350mm(200"x118"x93")
重量	淨重	7150KGS(15730LBS)
重量	毛重	7800KGS(17160LBS)
總額定馬力(約)	標準	17HP(12.75KW)
總額定馬力(約)	選購	22HP(16.5KW)
材積	長 x 寬 x 高	4500x2290x2470mm(180"x91.6"x98.8")

ESG-3A2460

工作台面績	610x1560mm(24"x60")
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-30m/min, 50HZ,5-25m/min

Specifications:

機型		ESG-3A2460
工作台面積		610x1560mm(24"x60")
最大研磨長度	縱向	1560mm(60")
最大研磨寬度	橫向	610mm(24")
主軸中心線至工作台面積最大距離		850mm(33.5")
標準磁力夾頭尺寸		600x1500mm(23.6"x59")
工作台縱向移動	最大行程(油壓)	1600mm(63")
	最大行程(手動)	1700mm(67")
	工作台無段變速	60HZ,5-30m/min, 50HZ,5-25m/min
鞍座橫向移動	每次自動進給量	1~25mm(0.04"-1")
	自動連續進給速度	30~280mm/min(1 1/4"~11"/min)
	最大自動行程	650mm(25.5")
	最大手動行程	670mm(26.3")
	每一轉	5mm(0.2")
	每一刻度	0.02mm(0.001")
輪頭垂直進給	每次自動進給量	● D:0.001/0.002/0.003/0.004/0.005/0.01/0.015/0.02/0.03/0.04mm (0.5/1/1.5/2/2.5/5/7.5/10/15/20x1/10000")
	寸進	● 微步進：0.001mm(0.5/10000")
	寸進	● 大步進：0.001~0.040mm(0.5~20/10000")
	電子手輪(每一刻度)	● D:0.001mm(0.00005")/選配
	快速昇降速度(約)	150mm(6")/min
	慢速昇降速度(約)	● 6mm(0.25")/min
	每一轉	0.5mm(0.025")
	每一刻度	0.005mm(0.00025")
主軸馬達	轉速	60HZ,1100R.P.M.; 50HZ,900R.P.M.
主軸馬達	馬力	標準：10HP/6P(7.5KW)；可選配：15HP/6P(11.25KW)
標準砂輪	外徑	510mm(20")
	寬度	50mm(2")
	孔內直徑	127mm(5")
油壓驅動	馬力	5HP/6P(3.75KW)
前後驅動	馬力	200W/DCV
快速昇降驅動	馬力	200W/DCV
佔地空間	總空間需求	5360x3000x2350mm(211"x118"x93")
重量	淨重	8850KGS(19470LBS)
重量	毛重	9850KGS(21670LBS)
總額定馬力(約)	標準	17HP(12.75KW)
總額定馬力(約)	選購	22HP(16.5KW)
材積	長 x 寬 x 高	4500x2290x2470mm(180"x91.6"x98.8")

ESG-3A2480

工作台面績	610x2060mm(24"x80")
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-30m/min, 50HZ,5-25m/min

機能規格:

機型		ESG-3A2480
工作台面積		610x2060mm(24"x80")
最大研磨長度	縱向	2060mm(80")
最大研磨寬度	橫向	610mm(24")
主軸中心線至工作台面積最大距離		830mm(32.5")
標準磁力夾頭尺寸		600x1000MM(23.6"x39.3")<2塊>
工作台縱向移動	最大行程(油壓)	2100mm(83")
	最大行程(手動)	2200mm(86.5")
	工作台無段變速	60HZ,5-30m/min, 50HZ,5-25m/min
鞍座橫向移動	每次自動進給量	1~25mm(0.04"-1")
	自動連續進給速度	30~280mm/min(1 1/4"~11"/min)
	最大自動行程	650mm(25.5")
	最大手動行程	670mm(26.3")
	每一轉	5mm(0.2")
	每一刻度	0.02mm(0.001")
輪頭垂直進給	每次自動進給量	● D:0.001/0.002/0.003/0.004/0.005/0.01/0.015/0.02/0.03/0.04mm (0.5/1/1.5/2/2.5/5/7.5/10/15/20x1/10000")
	寸進	● 大步進：0.001mm(0.5/10000")
	寸進	● 後步進：0.001~0.040mm(0.5~20/10000")
	電子手輪(每一刻度)	● D:0.001mm(0.00005")/選配
	快速昇降速度(約)	150mm(6")/min
	慢速昇降速度(約)	● 6mm(0.25")/min
	每一轉	0.5mm(0.025")
	每一刻度	0.005mm(0.00025")
主軸馬達	轉速	60HZ,1100R.P.M.; 50HZ,900R.P.M.
主軸馬達	馬力	標準：10HP/6P(7.5KW)；可選配：15HP/6P(11.25KW)
標準砂輪	外徑	510mm(20")
	寬度	50mm(2")
	孔內直徑	127mm(5")
油壓驅動	馬力	5HP/6P(3.75KW)
前後驅動	馬力	200W/DCV
快速昇降驅動	馬力	200W/DCV
佔地空間	總空間需求	6360x3000x2350mm(250"x118"x93")
重量	淨重	10850KGS(23870LBS)
重量	毛重	12000KGS(26400LBS)
總額定馬力(約)	標準	17HP(12.75KW)
總額定馬力(約)	選購	22HP(16.5KW)
材積	長 x 寬 x 高	7000x2290x2470mm(236"x91.6"x98.8")

左右油壓，前後馬達寸進與可調速連續進，升降DC服馬達控制，升降快速進刀。

ESG-3A3260

工作台面績	810x1550mm(32"x60")
工作台縱向移動 ( 工作台無段變速 )	5~30m/min

機能規格

機型		ESG-3A3260
工作台面積		810x1550mm(32"x60")
最大研磨長度	縱向	1550mm(61")
最大研磨寬度	橫向	810mm(32")
主軸中心線至工作台面積最大距離		850mm(33.5")
標準磁力夾頭尺寸		800x750mm x2pieces(31.5"x29.53"x2塊)
工作台縱向移動	最大行程(油壓)	160mm(63")
	最大行程(手動)	170mm(67")
	工作台無段變速	60HZ,5-30m/min, 50HZ,5-25m/min
鞍座橫向移動	每次自動進給量	1~25mm(0.04"-1")
	自動連續進給速度	30~280mm/min(1 1/4"~11"/min)
	最大自動行程	870mm(25.5")
	最大手動行程	885mm(26.3")
	每一轉	5mm(0.2")
	每一刻度	0.02mm(0.001")
輪頭垂直進給	每次自動進給量	● D:0.001/0.002/0.003/0.004/0.005/0.01/0.015/0.02/0.03/0.04mm (0.5/1/1.5/2/2.5/5/7.5/10/15/20x1/10000")
	寸進	● 大步進：0.001mm(0.5/10000")
	寸進	● 後步進：0.001~0.040mm(0.5~20/10000")
	電子手輪(每一刻度)	● D:0.001mm(0.00005")/選配
	快速昇降速度(約)	150mm(6")/min
	慢速昇降速度(約)	● 6mm(0.25")/min
	每一轉	0.5mm(0.025")
	每一刻度	0.005mm(0.00025")
主軸馬達	轉速	60HZ,1100R.P.M.; 50HZ,900R.P.M.
主軸馬達	馬力	標準：10HP/6P(7.5KW)；可選配：15HP/6P(11.25KW)
標準砂輪	外徑	510mm(20")
	寬度	76MM(3")
	孔內直徑	127mm(5")
油壓驅動	馬力	7.5HP/6P(5.625KW)
前後驅動	馬力	200W/DCV
快速昇降驅動	馬力	200W/DCV
佔地空間	總空間需求	5000x3500x2350mm(200"x138"x93")
重量	淨重	8500KGS(18700LBS)
重量	毛重	10000KGS(22000LBS)
總額定馬力(約)	標準	28HP(21KW)
總額定馬力(約)	選購	33.5HP(25.125KW) / SPINDLE 25HP ; 38.5HP(28.875KW) / SPINDLE 30HP
材積	長 x 寬 x 高	6000x3600x3000mm(275.5"x142"x118.1")

左右油壓，前後馬達寸進與可調速連續進，升降DC服馬達控制，升降快速進刀。

ESG-3A3280

工作台面績	810x2050mm(32"x80")
工作台縱向移動 ( 工作台無段變速 )	5~30m/min

機能規格

機型		ESG-3A3280
工作台面積		810x2050mm(32"x80")
最大研磨長度	縱向	2050mm(81")
最大研磨寬度	橫向	810mm(32")
主軸中心線至工作台面積最大距離		850mm(33.5")
標準磁力夾頭尺寸		800x1000mm x2pieces(31.5"x39.37"x3塊)
工作台縱向移動	最大行程(油壓)	2100mm(82.5")
	最大行程(手動)	2200mm(86.5")
	工作台無段變速	5~30m/min
鞍座橫向移動	每次自動進給量	1~25mm(0.04"-1")
	自動連續進給速度	30~280mm/min(1 1/4"~11"/min)
	最大自動行程	870mm(25.5")
	最大手動行程	885mm(26.3")
	每一轉	5mm(0.2")
	每一刻度	0.02mm(0.001")
輪頭垂直進給	每次自動進給量	● D:0.001/0.002/0.003/0.004/0.005/0.01/0.015/0.02/0.03/0.04mm (0.5/1/1.5/2/2.5/5/7.5/10/15/20x1/10000")
	寸進	● 大步進：0.001mm(0.5/10000")
	寸進	● 後步進：0.001~0.040mm(0.5~20/10000")
	電子手輪(每一刻度)	● D:0.001mm(0.00005")/選配
	快速昇降速度(約)	150mm(6")/min
	慢速昇降速度(約)	● 6mm(0.25")/min
	每一轉	0.5mm(0.025")
	每一刻度	0.005mm(0.00025")
主軸馬達	轉速	60HZ,1100R.P.M.; 50HZ,900R.P.M.
主軸馬達	馬力	標準：20HP/6P(15KW)；可選配：25HP/6P(18.75KW),30HP(22.5KW)
標準砂輪	外徑	510mm(20")
	寬度	76MM(3")
	孔內直徑	127mm(5")
油壓驅動	馬力	7.5HP/6P(5.625KW)
前後驅動	馬力	200W/DCV
快速昇降驅動	馬力	200W/DCV
佔地空間	總空間需求	5360x3500x2350mm(211"x138"x93")
重量	淨重	10200KGS(22440LBS)
重量	毛重	12000KGS(26400LBS)
總額定馬力(約)	標準	28HP(21KW)
總額定馬力(約)	選購	33.5HP(25.125KW) / SPINDLE 25HP ; 38.5HP(28.875KW) / SPINDLE 30HP
材積	長 x 寬 x 高	7000x3600x3000mm(236"x142"x118.1")

左右油壓，前後馬達寸進與可調速連續進，升降DC服馬達控制，升降快速進刀。

ESG-3A32120

工作台面績	810x3050mm(32"x120")
工作台縱向移動 ( 工作台無段變速 )	5~30m/min

機能規格

機型		ESG-3A32120
工作台面積		810x3050mm(32"x120")
最大研磨長度	縱向	3050mm(120")
最大研磨寬度	橫向	810mm(32")
主軸中心線至工作台面積最大距離		850mm(33.5")
標準磁力夾頭尺寸		800x1000mm x3pieces(31.5"x39.37"x3塊)
工作台縱向移動	最大行程(油壓)	3100mm(122")
	最大行程(手動)	3200mm(126")
	工作台無段變速	5~30m/min
鞍座橫向移動	每次自動進給量	1~25mm(0.04"-1")
	自動連續進給速度	30~280mm/min(1 1/4"~11"/min)
	最大自動行程	870mm(25.5")
	最大手動行程	885mm(26.3")
	每一轉	5mm(0.2")
	每一刻度	0.02mm(0.001")
輪頭垂直進給	每次自動進給量	● D:0.001/0.002/0.003/0.004/0.005/0.01/0.015/0.02/0.03/0.04mm (0.5/1/1.5/2/2.5/5/7.5/10/15/20x1/10000")
	寸進	● 大步進：0.001mm(0.5/10000")
	寸進	● 後步進：0.001~0.040mm(0.5~20/10000")
	電子手輪(每一刻度)	● D:0.001mm(0.00005")/選配
	快速昇降速度(約)	150mm(6")/min
	慢速昇降速度(約)	● 6mm(0.25")/min
	每一轉	0.5mm(0.025")
	每一刻度	0.005mm(0.00025")
主軸馬達	轉速	60HZ,1100R.P.M.; 50HZ,900R.P.M.
主軸馬達	馬力	標準：20HP/6P(15KW)；可選配：25HP/6P(18.75KW),30HP(22.5KW)
標準砂輪	外徑	510mm(20")
	寬度	76MM(3")
	孔內直徑	127mm(5")
油壓驅動	馬力	7.5HP/6P(5.625KW)
前後驅動	馬力	200W/DCV
快速昇降驅動	馬力	200W/DCV
佔地空間	總空間需求	6360x3500x2350mm(250"x138"x93")
重量	淨重	12600KGS(27720LBS)
重量	毛重	12000KGS(26400LBS)
總額定馬力(約)	標準	28HP(21KW)
總額定馬力(約)	選購	33.5HP(25.125KW) / SPINDLE 25HP ; 38.5HP(28.875KW) / SPINDLE 30HP
材積	長 x 寬 x 高	9000x3600x3000mm(354"x142"x118.1")
註： 1. 本公司隨時進行研究改善工作，因此保有隨時更改設計規格尺寸及機械研究之權利，本目錄僅供參考。 2. ● D系列機型專用。

機械特性：

1. 高精密套筒式主軸：

主軸採用二個精密級斜角滾珠軸承與一個NN TYPE精密滾柱軸承，經過嚴格的測量預壓組合，並由V3級馬達傳動，適合重負荷研磨和精密研磨。

2. 耐磨性滑道：

鞍座和底座滑道採雙V型，工作台和鞍座滑道採一V和一平，兩者皆附加耐磨滑片(TURCITE-B)做為滑動介質，經過精密剷花處理，確保平滑運動和卓越的精度。

3. 高剛性鑄件：

本機各主要鑄件都採用高級鑄鐵，經弛力退火，消除內應力，內部都輔有加強肋，提高剛性結構。

4. 加大立柱和底座：

加大型立柱和底座具有高穩定性和高剛性，工作台平面至主軸中心線為460mm。

5. 自動潤滑系統：

使用循環式給油泵浦做強制性的潤滑，提供各螺桿和各滑動面最佳潤滑效果。

6. 左右和前後傳動：

1A以上機型的左右運動皆由油壓系統傳動；2A、3A、ASD系列，前後運動由馬達傳動，提供更精確的進給量。


結構剛強的主軸 (618/818系列)	· 鞍座和工作台的滑動面

橫向滑動面採用雙V型	· 油壓機型的縱向換向機構	·自動潤滑系統

選購附件：


永磁盤	電磁盤	可傾式磁盤	磁力控制器

單用水機	單用水機附件磁性過濾器	單用吸塵器	吸塵冷卻兩用水機

手拉式紙帶水機	自動紙帶水機附磁性過濾器	防水罩	手動平行修整器

沖子成型器	光學尺	砂轂輪	工作燈

平衡台	轉輪式平衡台	開啟式砂輪護罩	精密虎鉗

變頻器	圓弧修整器	前後微調 (614/818機型用)

標準附件：

1. 工具和工具箱	5.砂輪	9. 鑽石筆座
2. 砂輪轂拔取螺帽	6. 砂輪轂	10. 前後滾珠螺桿
3. 平衡棒	7. 油漆罐	11. 刮水板
4. 水平調整螺絲和墊塊	8. 自動潤滑系統
