| 産品名 |
濠榮高速加工中心 |
| 工作台面績 |
|
工作台縱向移動
(工作台無段變速) |
|

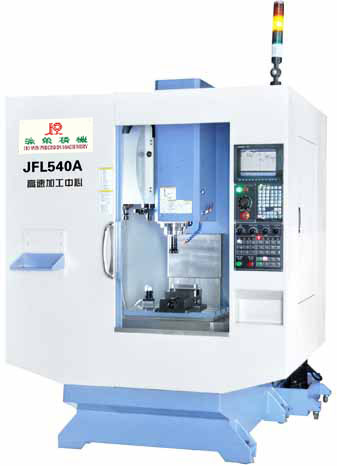

JFL 540A 高速加工中心（鑽攻中心）
 |
 |
| 當前换刀速度最快的機床 T-T0.8秒 |
攻牙塊 4000轉攻牙 |
 |
 |
| 三軸移動塊 48m/min |
有預選刀功能切削途中已經選定下一把刀 |
|
一、規格 |
|
1、行程：X500 Y400 Z460
2、最大進给速度48m/min
3、主軸最高轉速：10000r/min
4、攻牙最高轉速：4000r/min
5、主軸錐孔：BT 30
6、主軸中心距立柱：450
7、主軸端距工作台面：100~560
8、主軸形式直聯式
9、工作台尺寸：680×380
10、T型槽：M12 |
11、工作台最大負重：250kg
12、刀庫:臂式换刀，20位刀庫
13、刀具最大長度：200
14、刀具最大直徑： 70
15、刀具最大重量：2.5kg
16、换刀時間:(刀對刀）0.8秒
17、三軸定位精度:0.008/300
18、三軸重複定位精度：0.005
19、機床總重：约3.2噸 |
|
二、標準配置 |
三、可選配置 |
|
1、日本三菱M70數控系統
2、高壓切削液泵
3、兩對稱噴頭手一個萬向噴頭
4、集中式潤滑
5、高亮度防爆光管
6、BT30 Er32調整刀柄2個,彈性夾頭6個,調整墊4個，切削液箱一套，說明書一套,裝刀座1個，傳輸線10米 |
1、日本發那科FANUC 0IMD數 控系统
2、第四軸CNC 150旋轉工作台(含氣刹)
3、轉台液壓刹車
4、頂針尾座, 或L板及尾座
5、第四軸採用全閉環結構
6、四軸自動編程軟件培訓
7、乳化液除油裝置
8、主軸恒温油冷機
9、全自動對刀儀，實現刀具長度自動測量，自動補償
10、三維測頭,實現工件自動測量
11、主軸最高轉速:12000或15000轉
12、訂做夾具
13、最大進給率64米/秒
14、外掛手輪
15、滾柱線軌
|

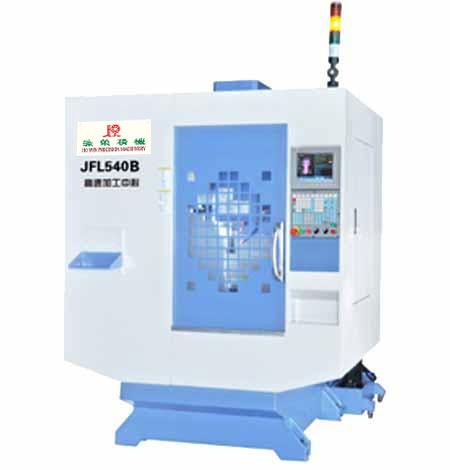

JFL 540B 高速加工中心（高速機）
|
一、規格 |
|
1、行程：X500 Y400 Z460
2、最大進给速度48m/min
3、主軸最高轉速：10000r/min
4、攻牙最高轉速：4000r/min
5、主軸錐孔：BT 30
6、主軸中心距立柱：450
7、主軸端距工作台面：100~560
8、主軸形式直聯式
9、工作台尺寸：680×380
10、T型槽：M12 |
11、工作台最大負重：250kg
12、刀庫:臂式換刀，20位刀庫
13、刀具最大長度：200
14、刀具最大直徑： 70
15、刀具最大重量：2.5kg
16、換刀時間:(刀對刀）0.8秒
17、三軸定位精度:0.008/300
18、三軸重複定位精度：0.005
19、機床總重：约3.2噸 |
|
二、標準配置 |
三、可選配置 |
|
1、日本三菱M70數控系统
2、高壓切削液泵
3、兩對稱噴頭手一個萬向噴頭
4、集中式潤滑
5、高亮度防爆光管
6、BT30 ER32調整刀柄個,弹性夾頭6個，調整墊4個，切削液箱一套，說明書一套,裝刀座1個，傳輸線10米 |
1、主軸最高轉速15000轉
2、第四軸CNC 150旋轉工作台（含氣剎)
3、轉台液壓刹車
4、頂針尾座
5、第四軸採用全閉環結構
6、四軸自動編程軟件培訓
7、乳化液除油裝置
8、主軸恒温油冷機
9、全自動對刀儀，實現刀具長度自動測量，自動補償
10、三維測頭實現工件自動測量
11、主軸最高轉速：12000轉
12、訂做夾具
13、最大進給率64米/秒
14、外掛手輪
15、滾柱線軌
|
 |
 |
既可以强力切削又能調整
高精高效加式光滑模腔 |
既可以快速換刀高速攻牙做批量零
件，又能高速高精加工光滑模具曲面 |
 |
 |
| 可選15000轉高速主軸 |
刀具自動測量準確、方便、快捷 | |
|
|
|
|
|
|
|
|

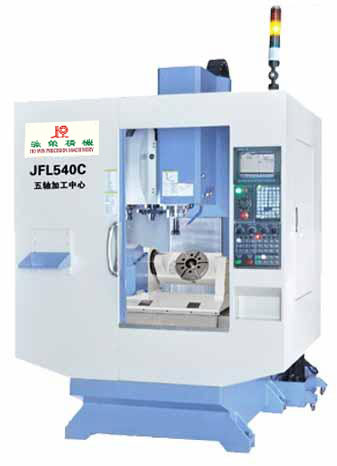

JFL 540C 五軸加工中心
|
一、規格 |
|
1、行程：X500 Y400 Z460
A軸1100º至负10ºC軸3600º×n
2、最大移動速度：XYZ
24m/min;A軸和C軸50轉/分鐘
3、C軸轉台直徑:250; 6條T型槽
4、最大工件回轉直徑：300X250
5、最大工件重量：60kg
6、主軸端面距工作台:80~540 |
7、主軸錐孔BT30
8、主軸最高轉速：12000r/min
9、最高攻牙轉速：3000r/min
10、刀庫：臂式換刀20位圓盤刀庫
11、換刀時間：（刀對刀）0.8秒
12、機床定位精度：XYZ 0.008/300; A軸C軸0.001度
13、機床總重：约3.5噸
14、最大聯動軸數: 五軸聯動
|
|
二、標準配置 |
三、可選配置 |
|
1、SYNTEC高速高精數控系统
（八軸五聯動）
2、高壓切削液泵
3、兩對稱噴頭和一個方向噴頭
4、集中式潤滑
5、高亮度防爆光管
6、BT30 ER32高速刀柄2個，
彈性夾頭6個,調整墊4個，
切削液箱1套,裝刀座1個，
傳輸線10米，說明書1套,
5天機床操作培訓 |
1、日本三菱M70或發那科FANUC數控系統(六軸四聯動；最大移動速度48m/min；最大攻牙轉速4000r/min)
2、西門子840D 七軸五聯動數控系統
3、華中數控系統（教育行業多用）
4、主軸最高轉速：15000r/min
5、多軸自動編程軟件培訓
6、乳化液除油裝置
7、主軸恒温油冷機
8、全自動對刀儀，實現刀具長度自動測量，自動補償
9、三維測頭，實現工件自動測量
10、旋轉軸液壓刹車
11、五軸加工不常用時換上三軸工作台 |
 |

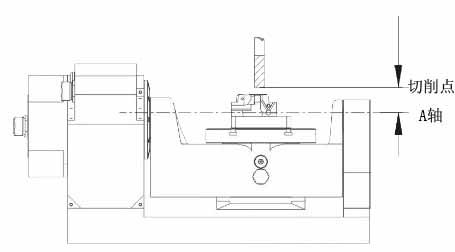

| 摇籃式轉台：精度高、剛性强 |
 |
| 加工精密複雜零件的必然之選 |

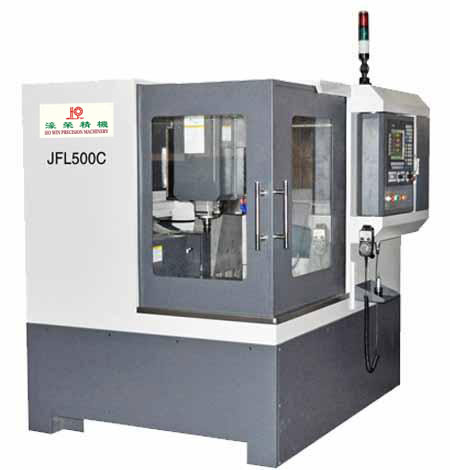

JFL 500C 高速高精加工中心
|
特别適用于大批量電子產品、飾品加工，及尺寸精度和外觀要求高的零件加工 |
|
一、規格 |
二、標準配置 |
|
1、行程：X500 Y500 Z200
2、工作台尺寸：500×400
3、主軸端距工作台面：50~250
4、工作台最大負載：200kg
5、24000轉2.2KW BT30電主軸
6、最大移動速度10m/min
7、定位精度：0.008/300
8、重複定位精度：0.005
9、電源：三相四線制7KW
10、外形尺寸：1400×1600×1800
11、12位傘式刀庳
12、最大裝刀長度110
13、最大裝刀直徑 12 |
1、台灣新代數控系统
2、精密全自動對刀儀
3、外掛手輪
4、一液一氣噴頭
5、主軸恒温油冷機
6、冷卻液箱及高壓泵
7、裝刀扳手1把，壓碼1套，說明書1套，電源線2~5米，ER夾頭6個
8、BT30 ER20高速刀柄2個
9、裝刀座1個 |
|
三、可選配置 |
|
1、發格 FAGOR 8055IA 系统
2、發格 FAGOR 8055IPOWER 系统 |

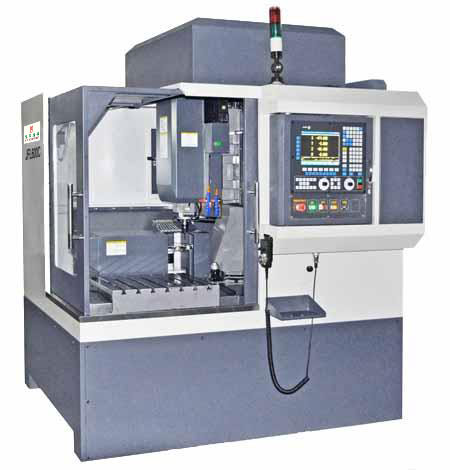

JFL 600C 高速高精加工中心
,
,
|
轉速高：24000轉/分鐘
適用于：1、精度要求很高，光潔度要求很高，精加工進給快 2、鋼材的半
精或精加工 3、軟件包材料的粗精加工 4、極细小的刀具 |
|
一、規格 |
二、標準配置 |
|
1、行程：X600 Y600 Z250
2、工作台尺寸：600×500
3、主軸端距工作台面:100~350
4、工作台最大負載:300kg
5、4.5KW 24000轉 BT30電主軸
6、最大移動速度10m/min
7、定位精度：0.008/300
8、重複定位精度：0.005
9、電源：三相四線制10KW
10、外形尺寸：1550×1900×2000
11、機床總重：约3.6噸
12、12傘式刀庫
13、最大裝刀長度：160
14、最大裝刀直徑： 63 |
1、西班牙發格FAGOR 8055IA系統
2、日本交流伺服電機
3、精密全自動對刀儀
4、台灣上銀或銀泰絲桿導軌
5、外掛式手輪
6、一液一氣噴頭
7、冷卻液箱及高壓泵
8、主軸恒温油冷機
9、裝刀板手1把，壓碼1套、說明書1套，電源線2~5米，ER夾頭6個
10、BT30-ER刀柄2個
11、裝刀座1個 |
|
三、可選配置 |
|
1、發格FAGOR IPO WER系統
2、台灣新代高速高精系統
3、第四軸CNC 150旋轉工作台（含氣刹）
4、轉台液壓刹車
5、頂針尾座
6、第四軸採用全閉環結構
7、Poermill或UG四軸編程培訓 |
8、15000轉BT30直聯式機械主軸
9、5.0KW18000轉BT30電主軸
10、附加工作台
11、乳化液除没裝置
12、剛性攻絲功能
13、快速移動16m/min |
|
|
